Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Stefan E i ons jan 02 2013, 17:59

Nä, nu ger jag upp!



Inte med bygget, utan med att vänta på Neomega-piten!

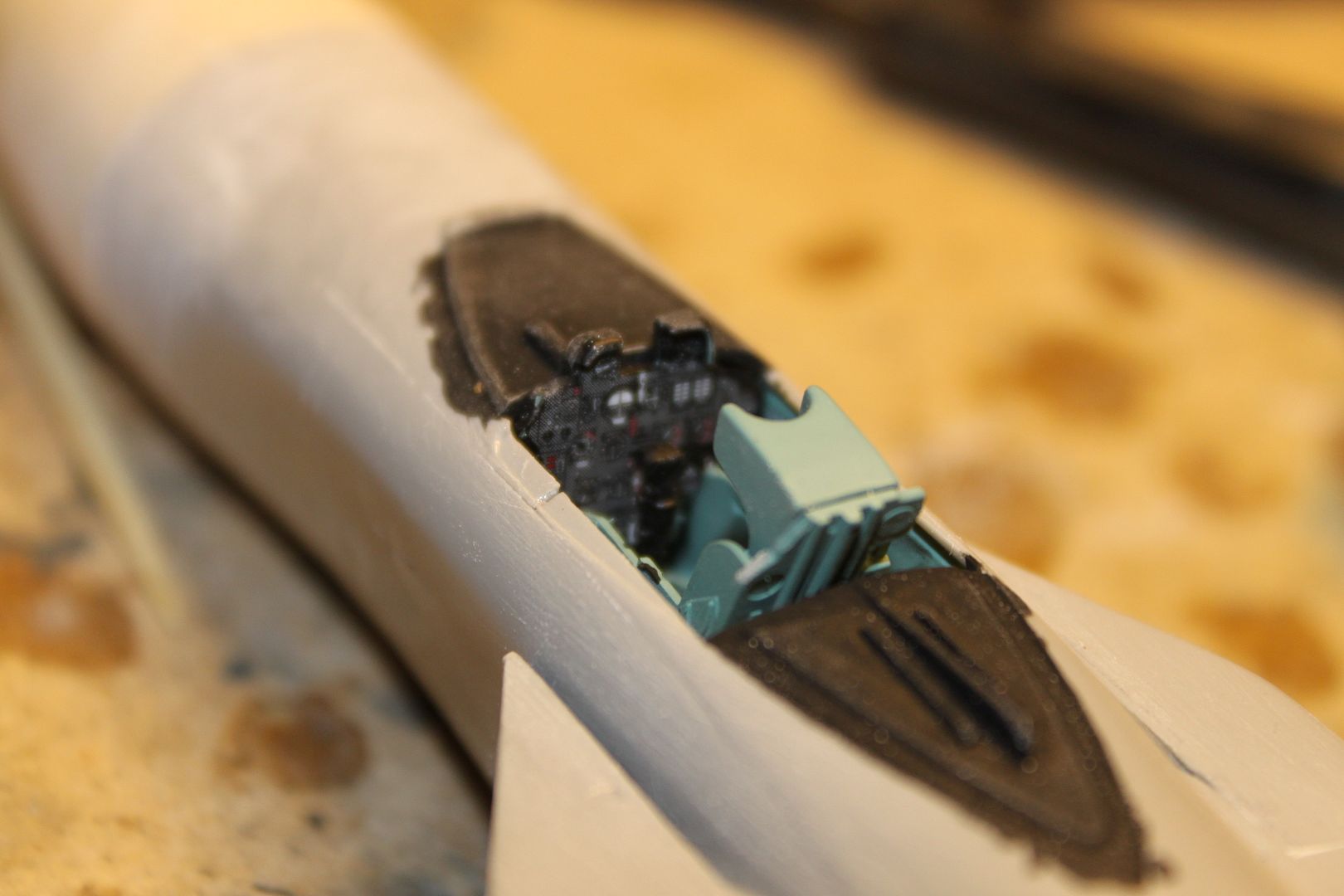

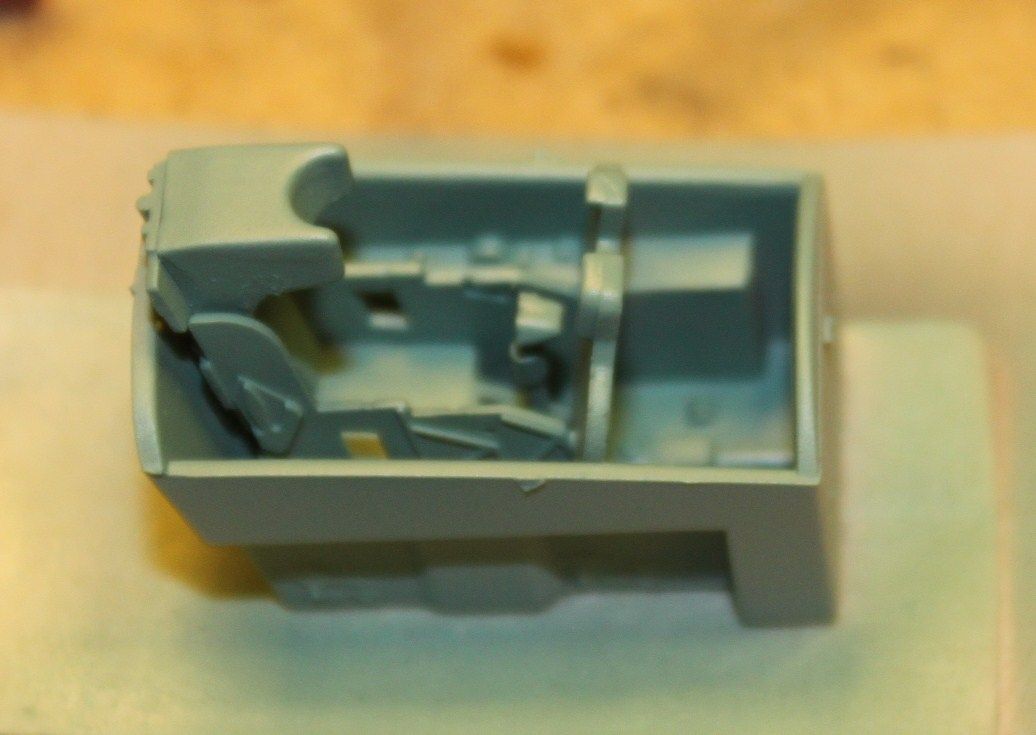

”Original-cockpitten” blåstes med den Ryska Interior turquoise.







Tyvärr hade jag redan limmat ihop hela cockpiten, så det blir inte mycket till detaljmålning, det får gå ändå.

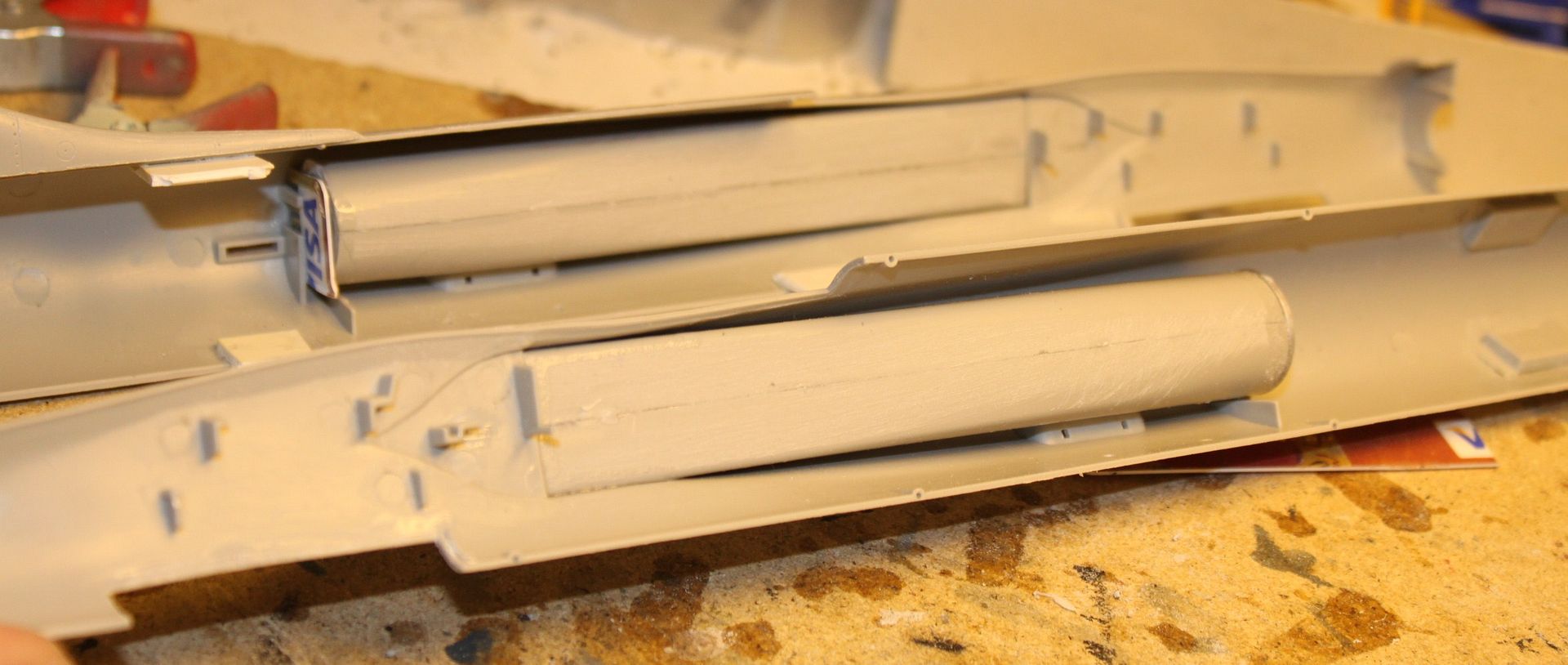

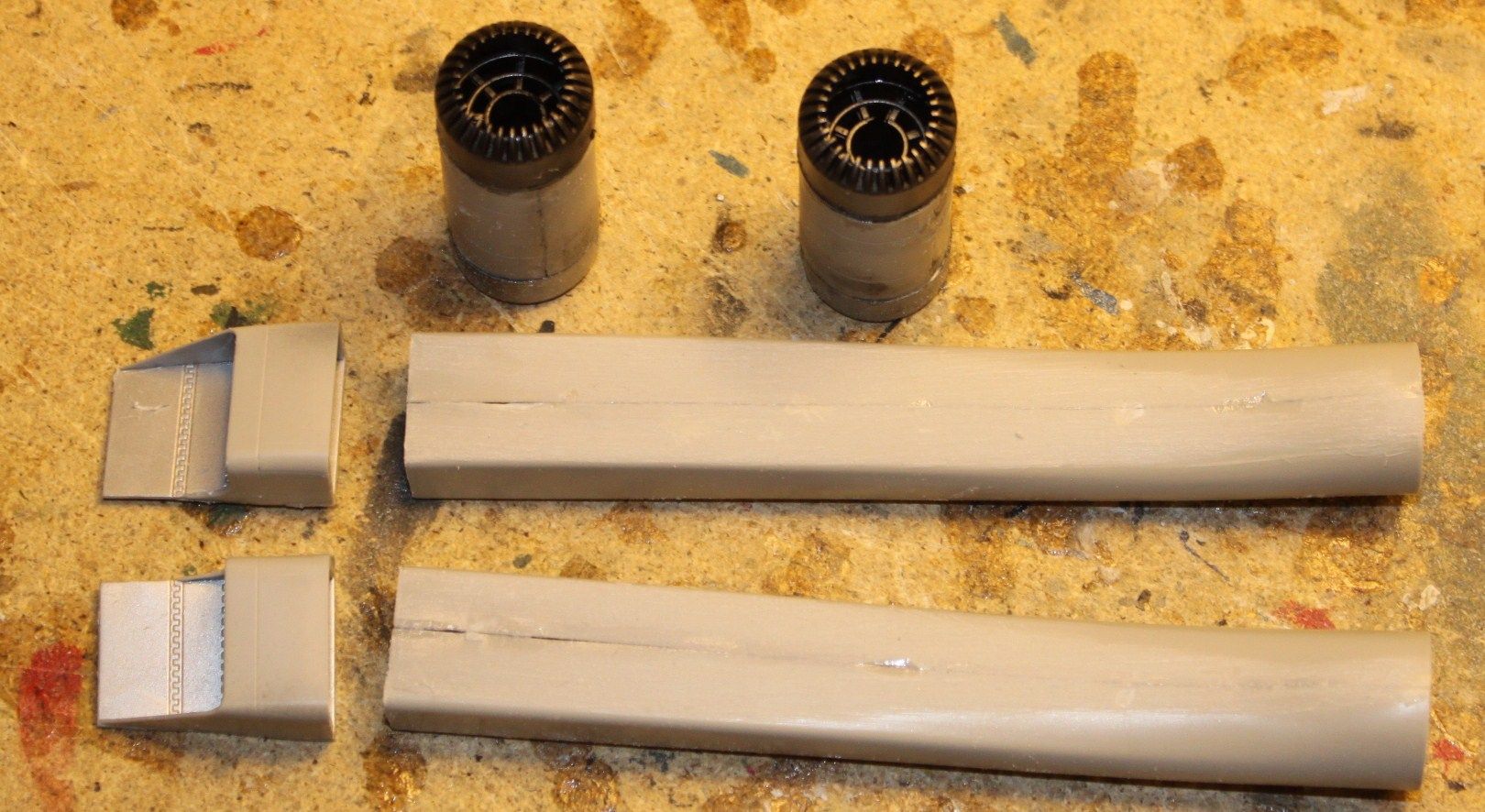

Luftintagskanalerna, luftintagen och utblåsen har limmats ihop.







…och limmats in i kroppshalvorna.

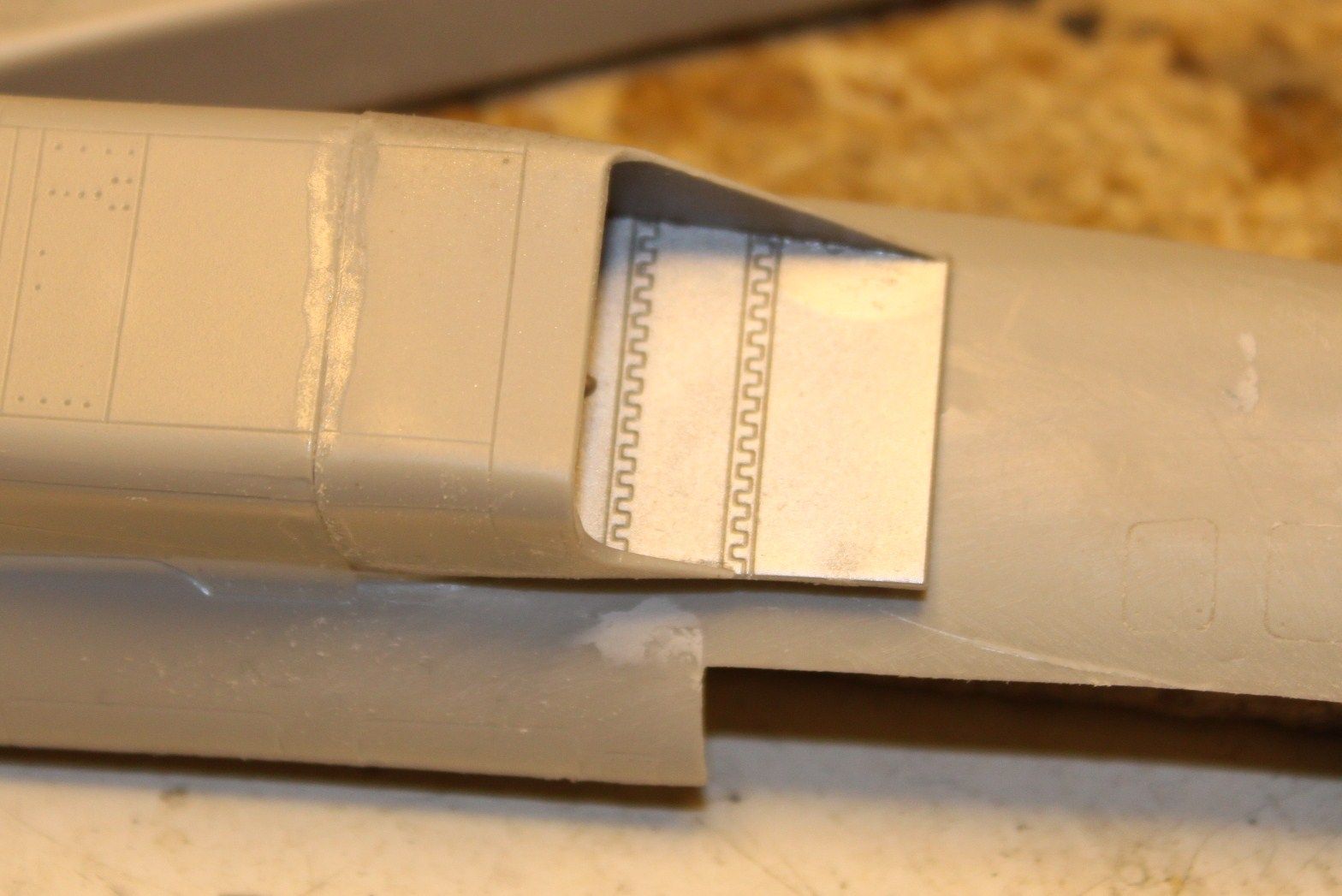

En liten bit gammalt kreditkort på rätt ställe stoppar ”se igenom effekten”!







Original-noshjulsbaljan limmades ihop igen och limmades på plats, tillsammans med cockpiten, en liten bit kreditkort stagar upp det hela.







Den här modellen har låååånga skarvar och limytorna är tunna, och den har nästan inga styrpinnar där det behövs, så fram med kreditkortet igen!

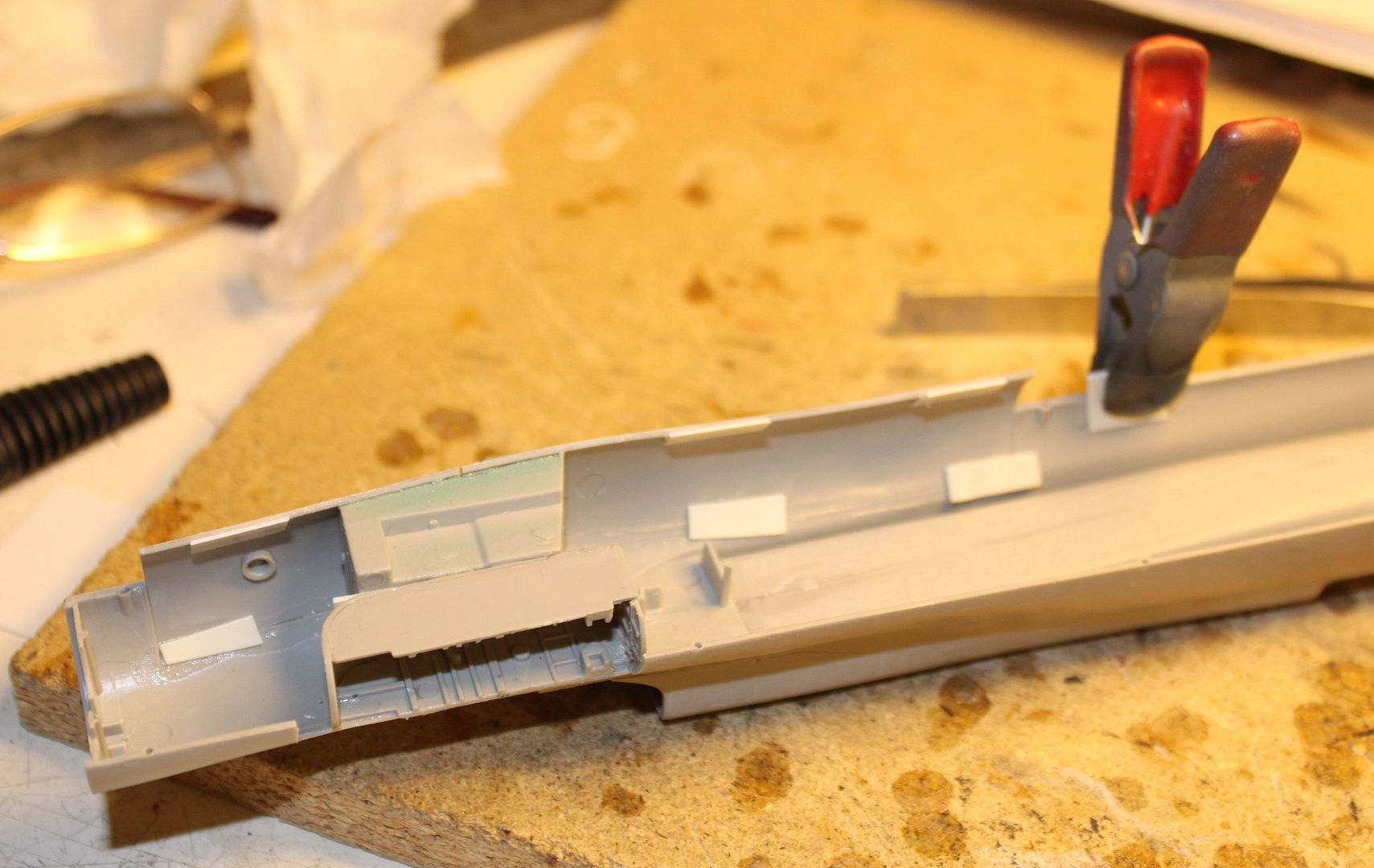

Ett antal små ”flärpar” utklippta från kreditkortet får tjäna som ”styrpinnar” och staga upp skarven (och ger lite extra limyta!

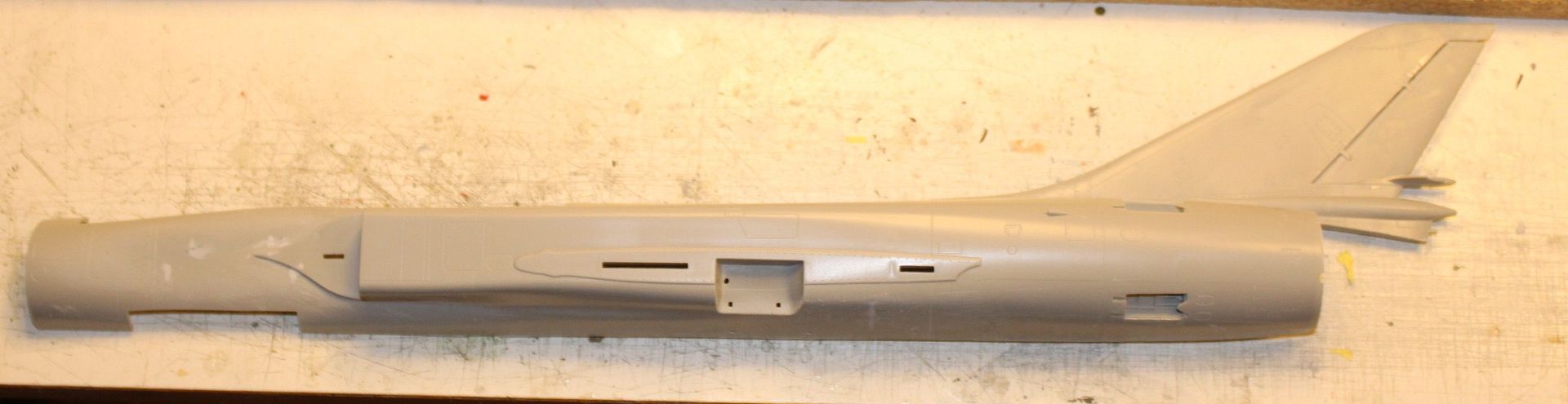

Den separata fenan har limmats till vänster kroppshalva, tänkte det var enklare att göra det nu.







Luftintagen på plats!







Så här långt har bygget varit enkelt o snabbt med väldigt bra passform.







Kommer mera snart!



Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av linusorn i ons jan 02 2013, 18:38

Snyggt och prydligt som vanligt.

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Viggen i ons jan 02 2013, 23:44

Detta ser ju kanon ut väntar spänt med mer bilder från detta bygge cheers

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Matt_Public i ons jan 02 2013, 23:48

Nog för att kreditkortet åker fram rätt ofta i den här hobbyn, men det här tar nog priset...

Också: kul att det rör sig!

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av cas i tor jan 03 2013, 11:55

Den är så lång! (som flickan sa)
Hur många kreditkort har det gått åt? Razz

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Björn Eriksson i tor jan 03 2013, 16:33

Snyggt jobbat med flärparna som styrpinnar, idén är strålande Stefan!

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Stefan E i tis jan 08 2013, 19:36

@cas skrev:Den är så lång! (som flickan sa)
Hur många kreditkort har det gått åt? Razz

Nja, i det här fallet hade kreditkort varit för tjockt, utan det är lite tunnare plasticard.

Men gamla (utgångna!) kreditkort är perfekt, eller rättare sagt, jag använder gamla busskort, kalla det "löneförmån"! Laughing

Åter till bygget;



Dags att slå ihop kroppen!

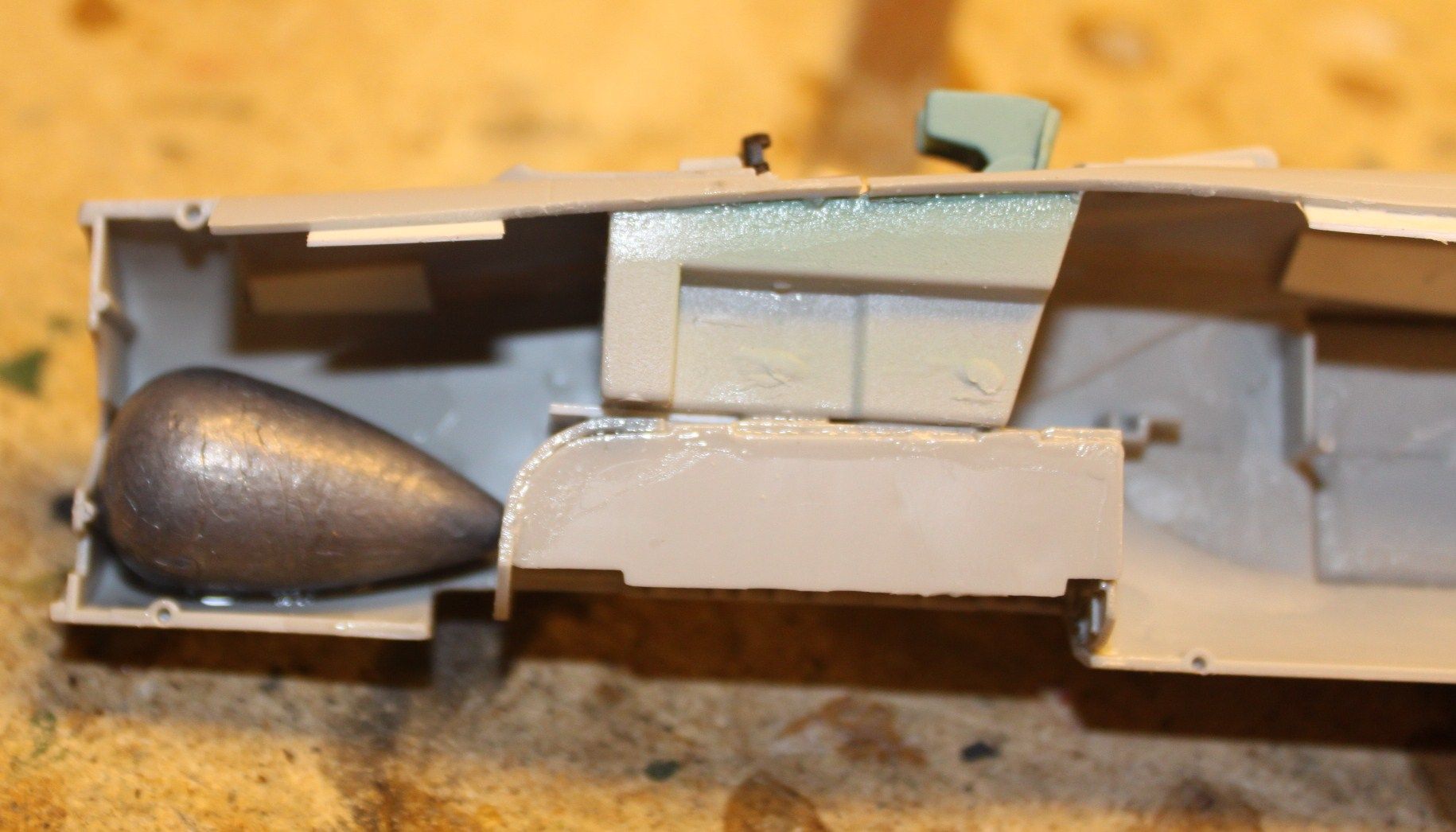

Först en rejäl vikt i nosen, men med den nosen den här kärran har, så är det frågan om det är nödvändigt!



”Better safe then sorry” som jänkarna säger!

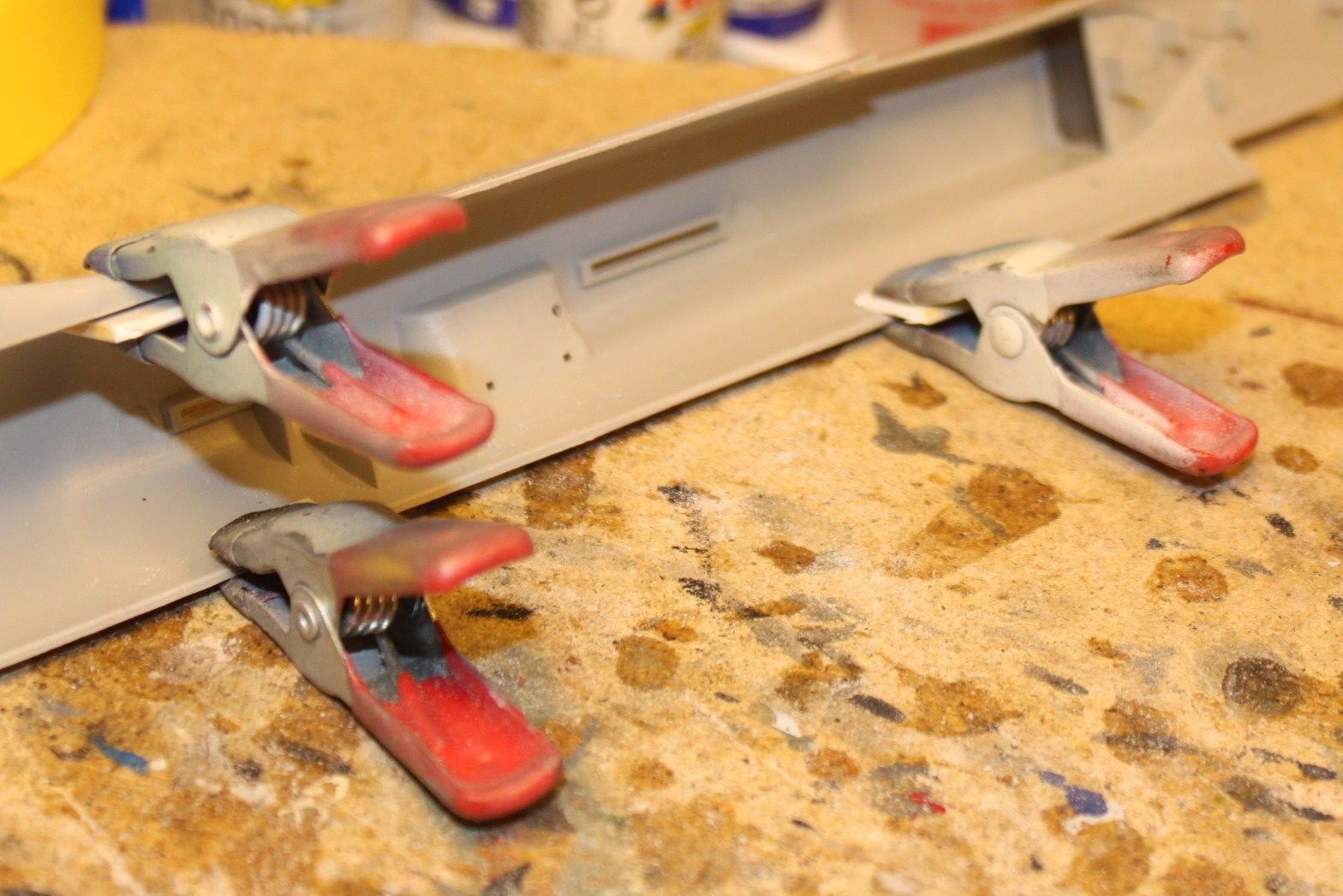

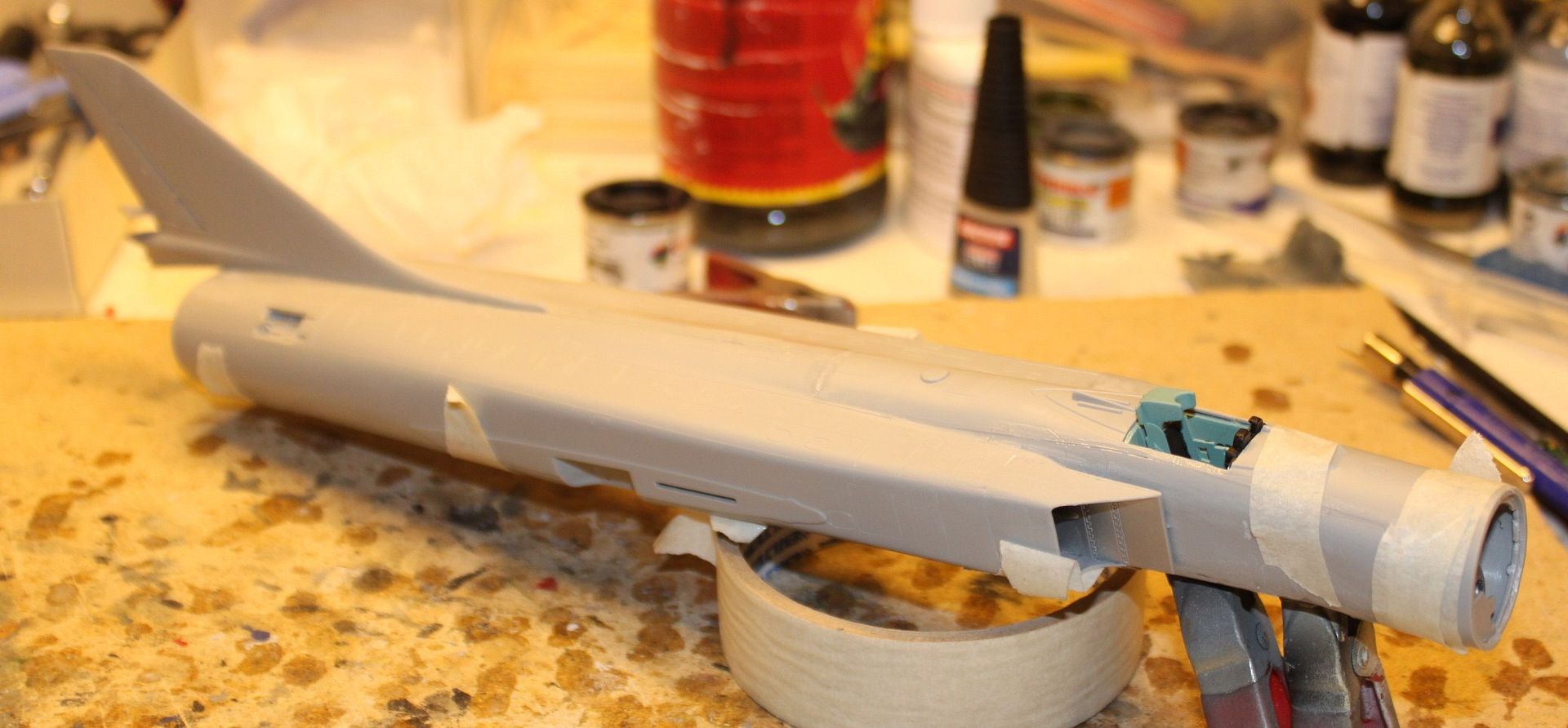

Sen var det bara att jobba på, en liten del av skarven i taget, tills hela kroppen var ordentligt ihopsvetsad!

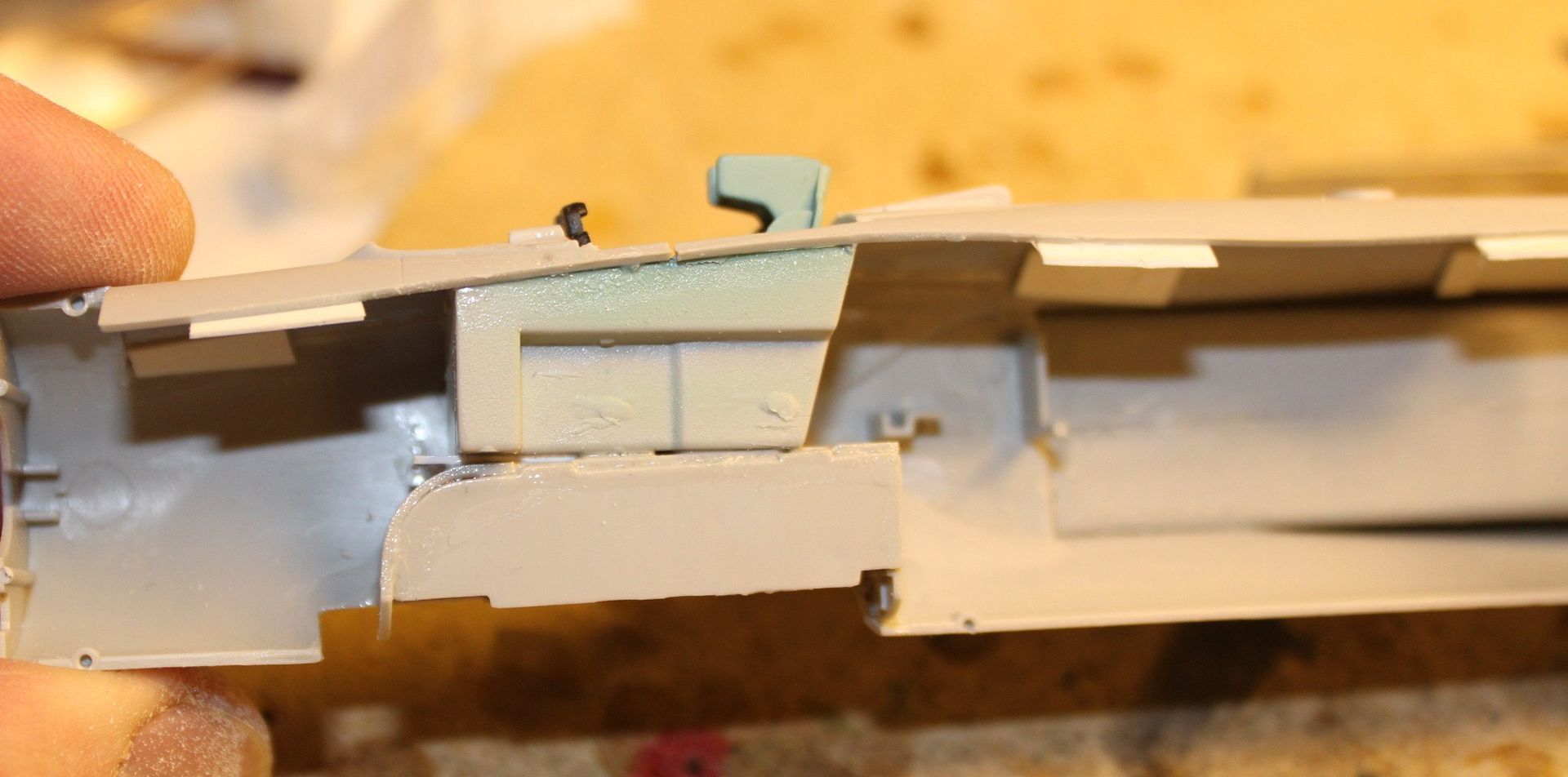

De små plastflärparna ger lite extra limyta och förstärker skarven, och eftersom jag limmar med Etylacetat, så får jag en alltigenom solid skarv.







Det största problemet med den här byggsatsen är att nosen är ca5mm för lång, men det spelar egentligen ingen roll på den här låååånga maskinen.

Det verkliga felet är att Trumpeters nos är helt symmetrisk!

Su-15 hade en assymetrisk nos som dessutom lutar lite (ca 3 grader) nedåt.

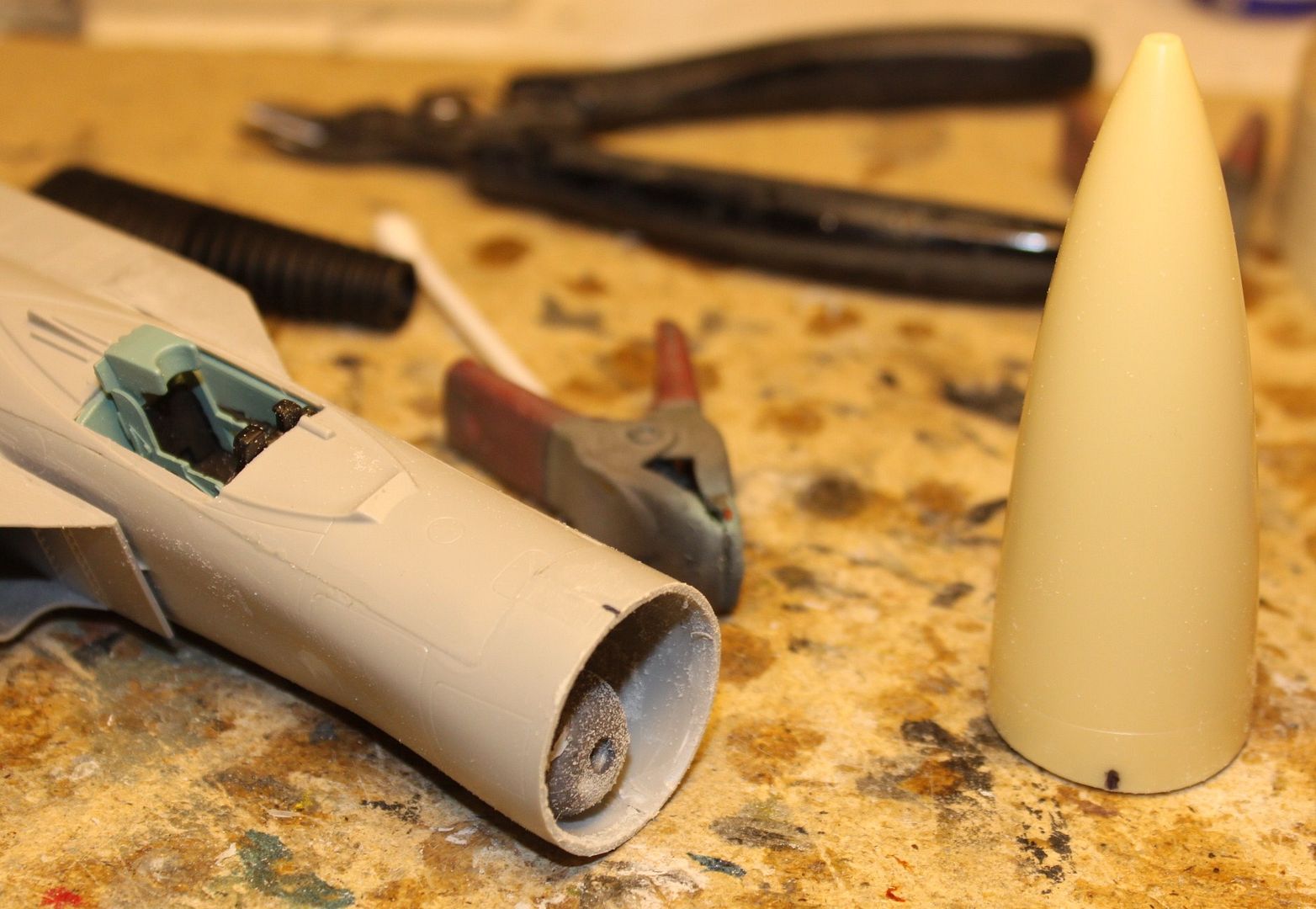

Som tur är har Quickboost gjort en helt ny, korrekt resin-nos!

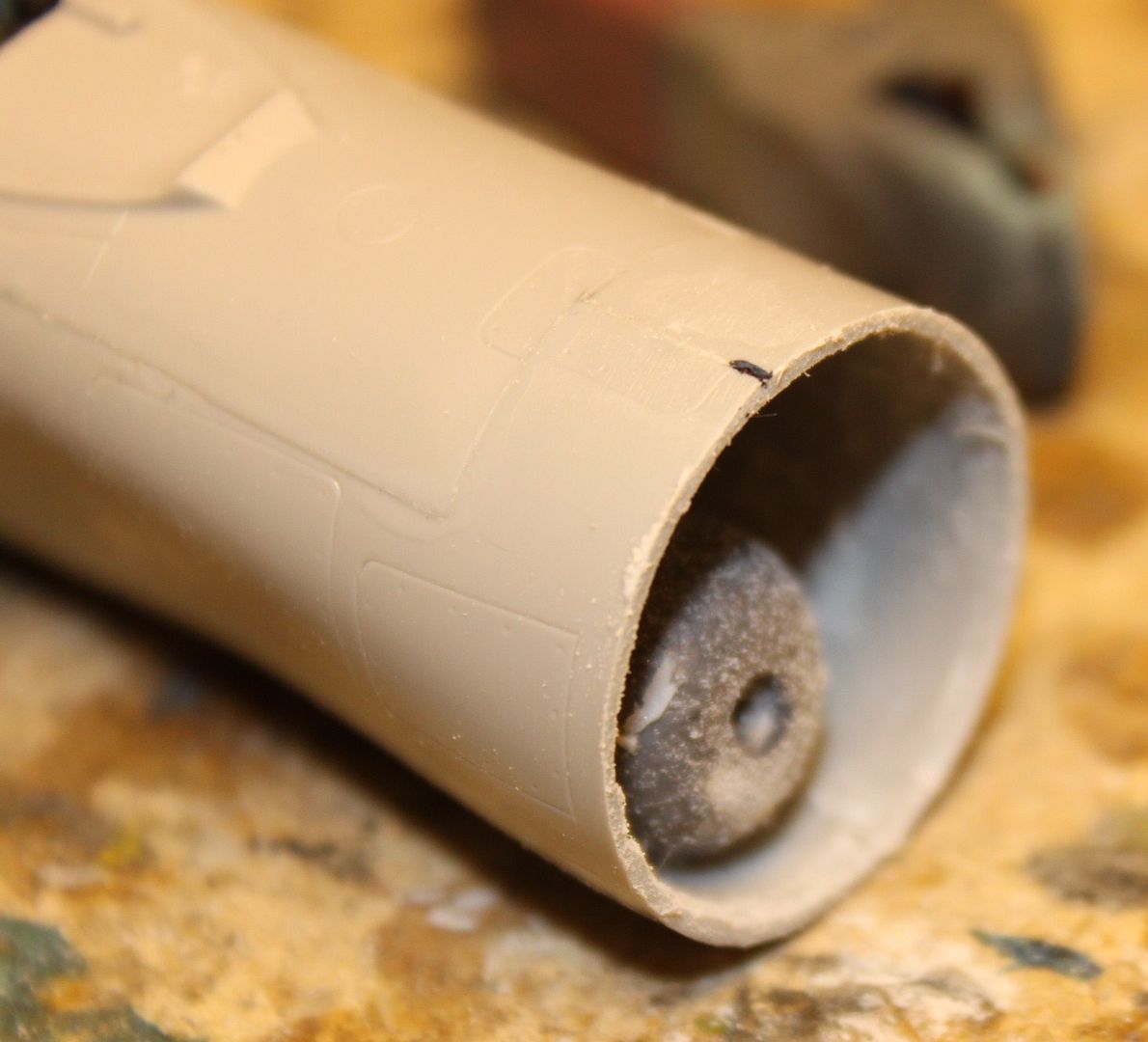

Lägg märke till att jag har märkt ut ”UPP” med ett litet streck!







Jag fick ta bort skottet som radarn skulle suttit i, och tunnade ut kanterna lite.

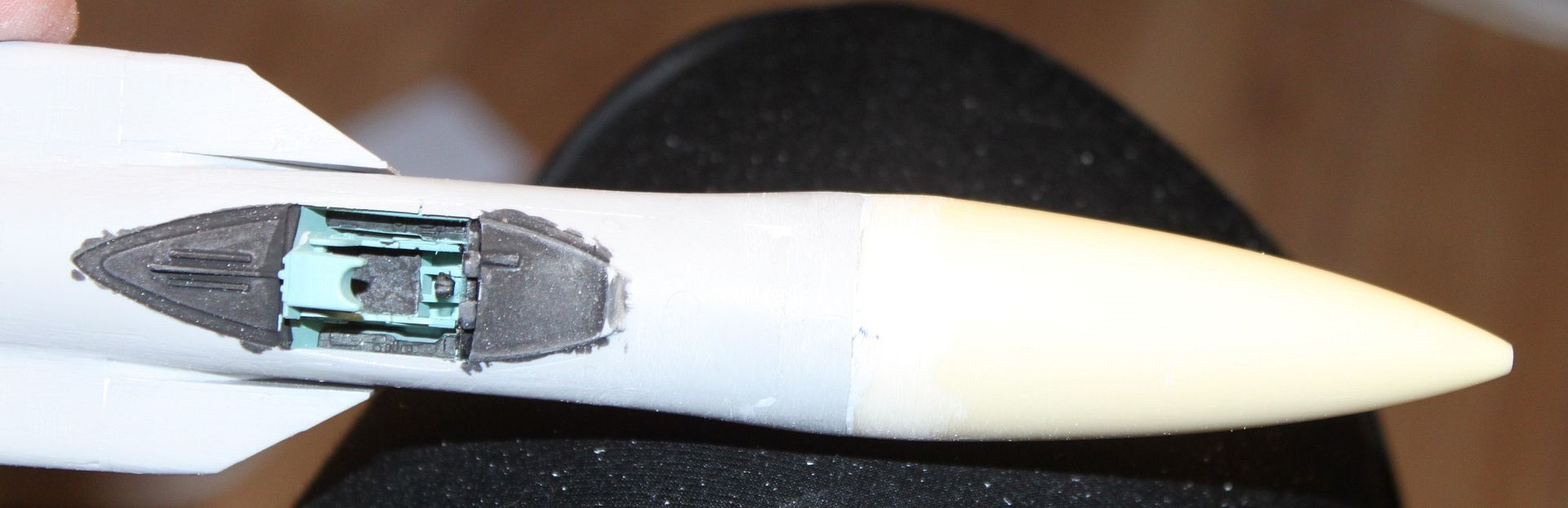

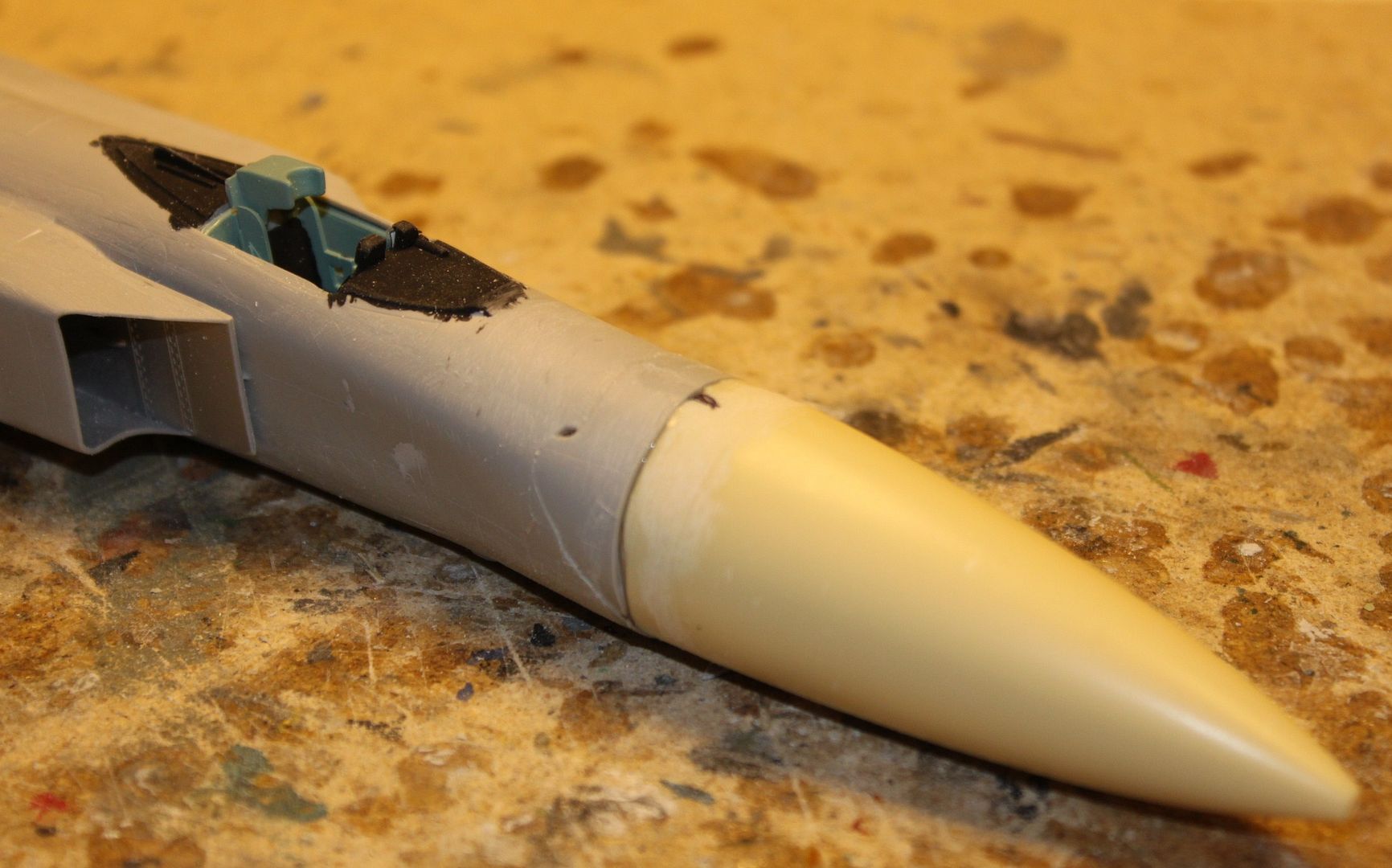

Efter lite karvande, fipplande och sandande satt nosen perfekt där den skulle.

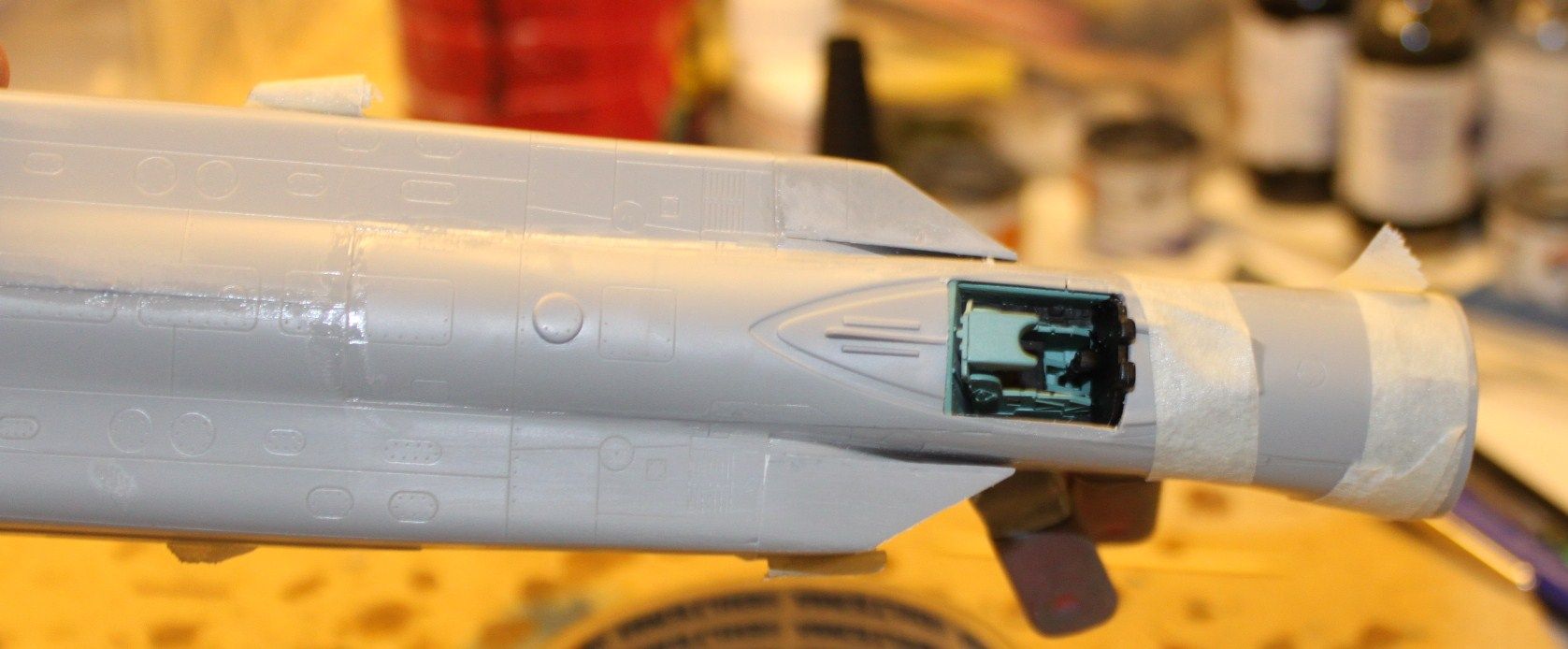

Jag limmade nosen på plats med massor av Loctite, och passade på att montera vingarna också.

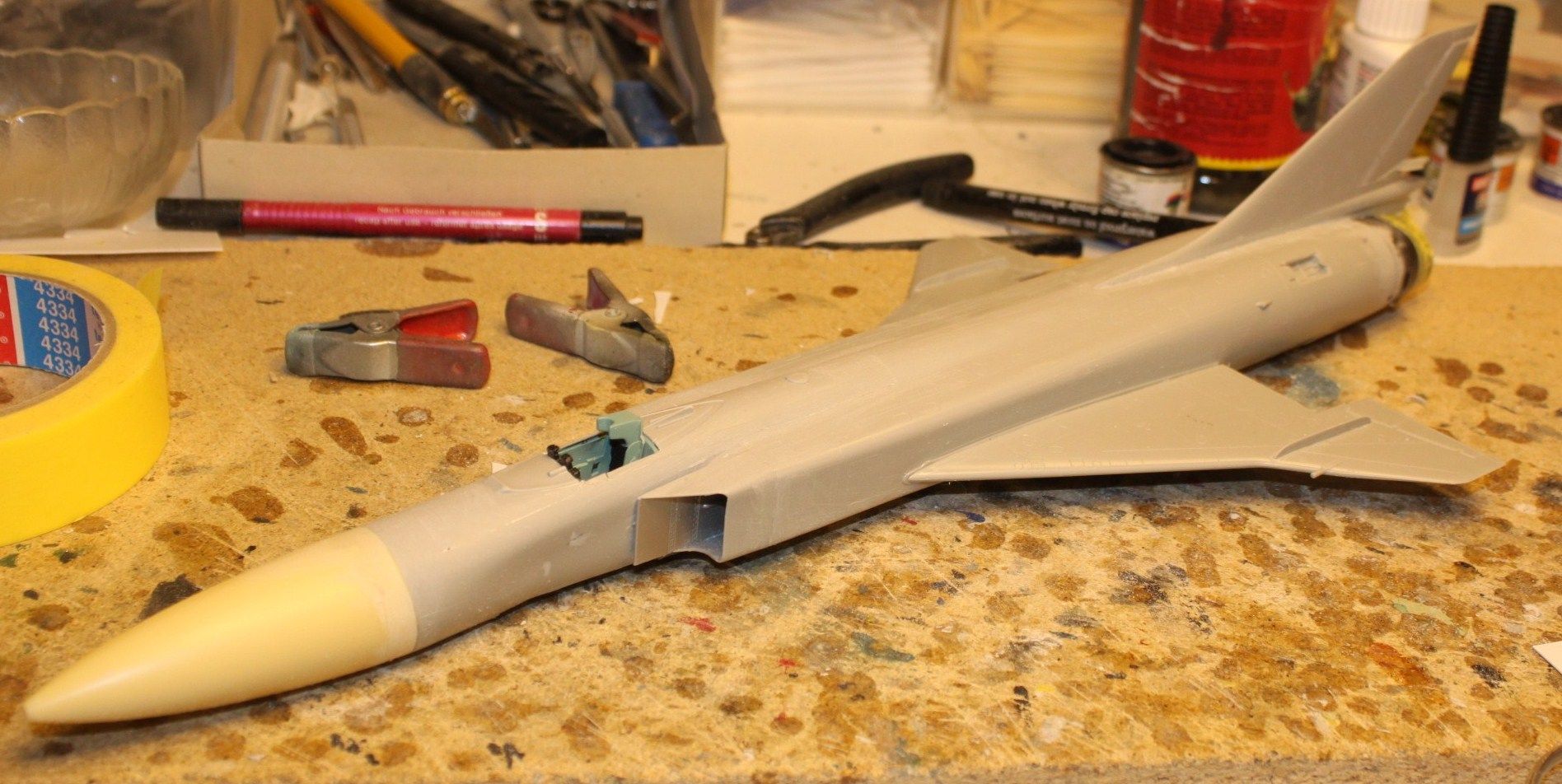

Vingarna är löjligt små, men de passar riktigt bra, på ovan-sidan!

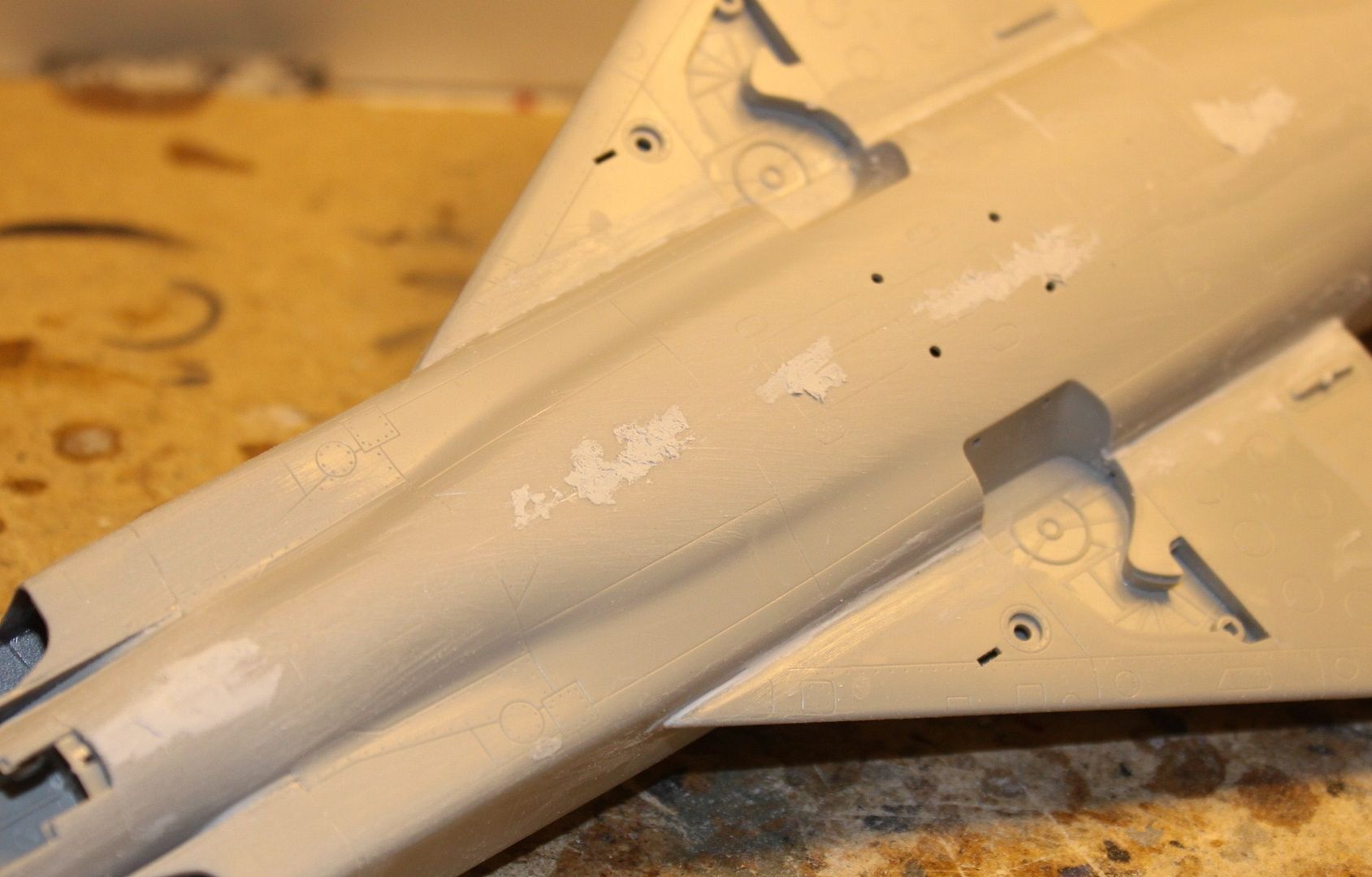

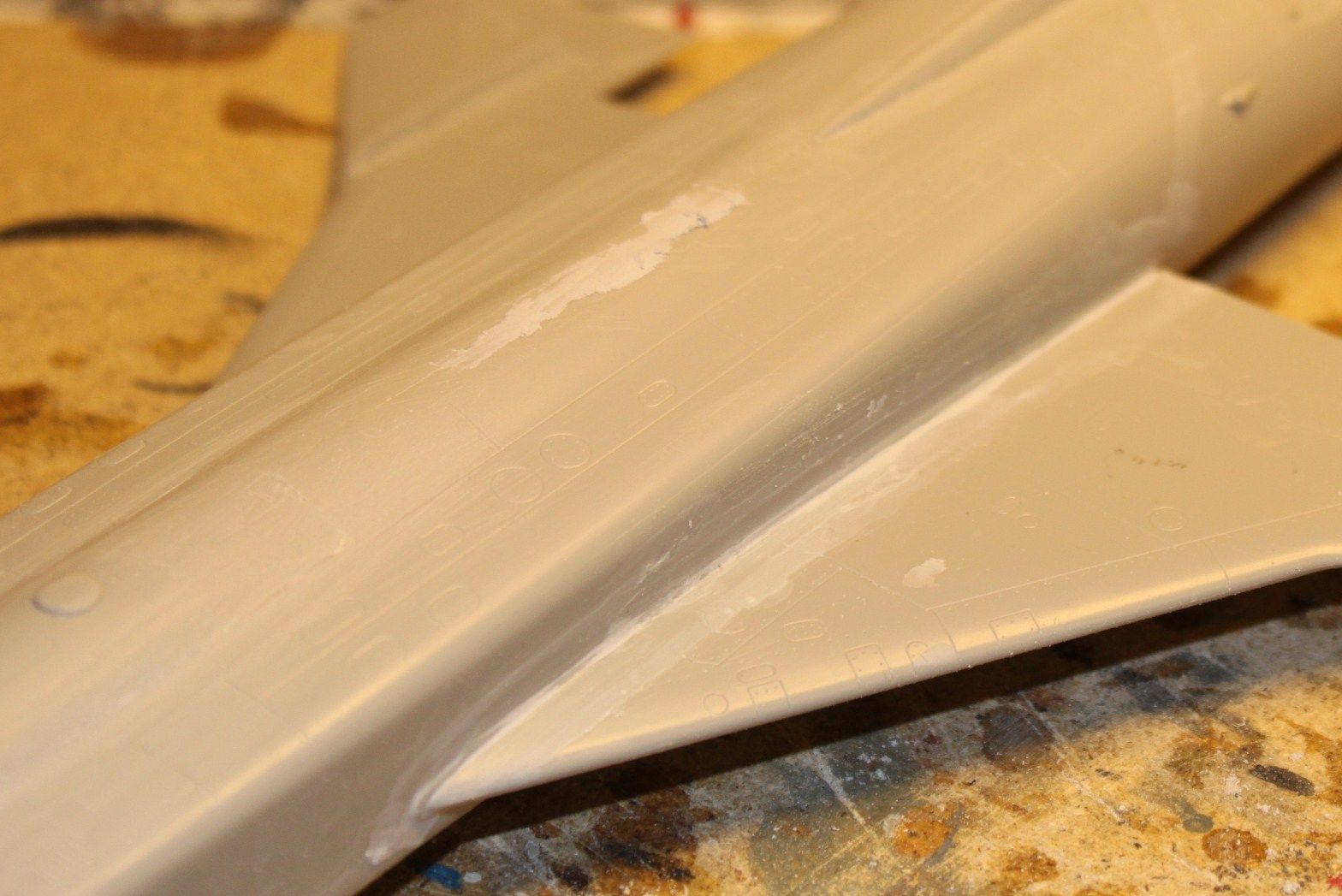

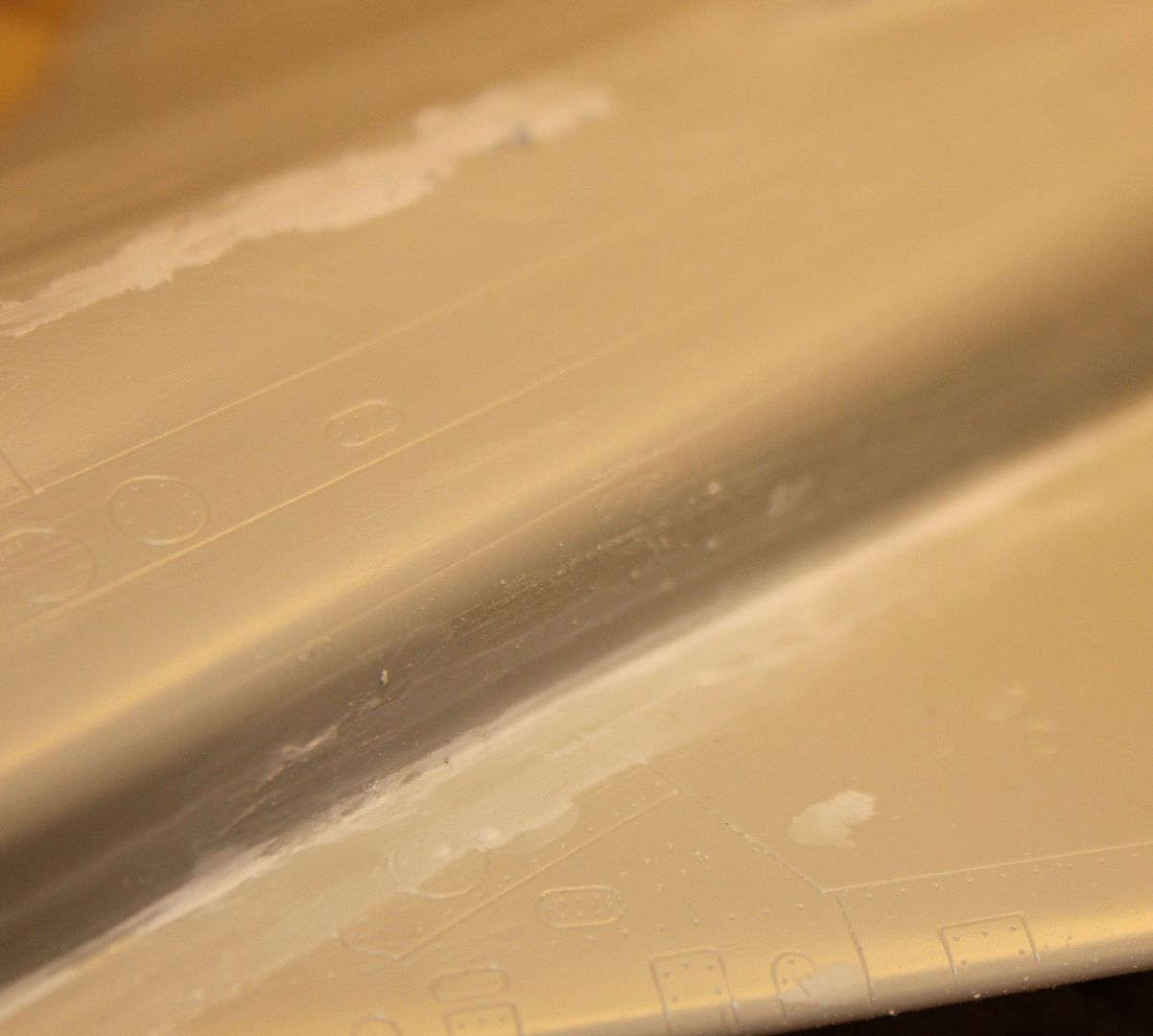

Hagmans och tops/aceton ger fina skarvar.







Undersidan måste ”stagas med lite plasticardremsor, jag använde ca 0,5mm, kunde tagit lite mera, vingarna hänger lite för mycket ändå, Hagmans på skarvarna..

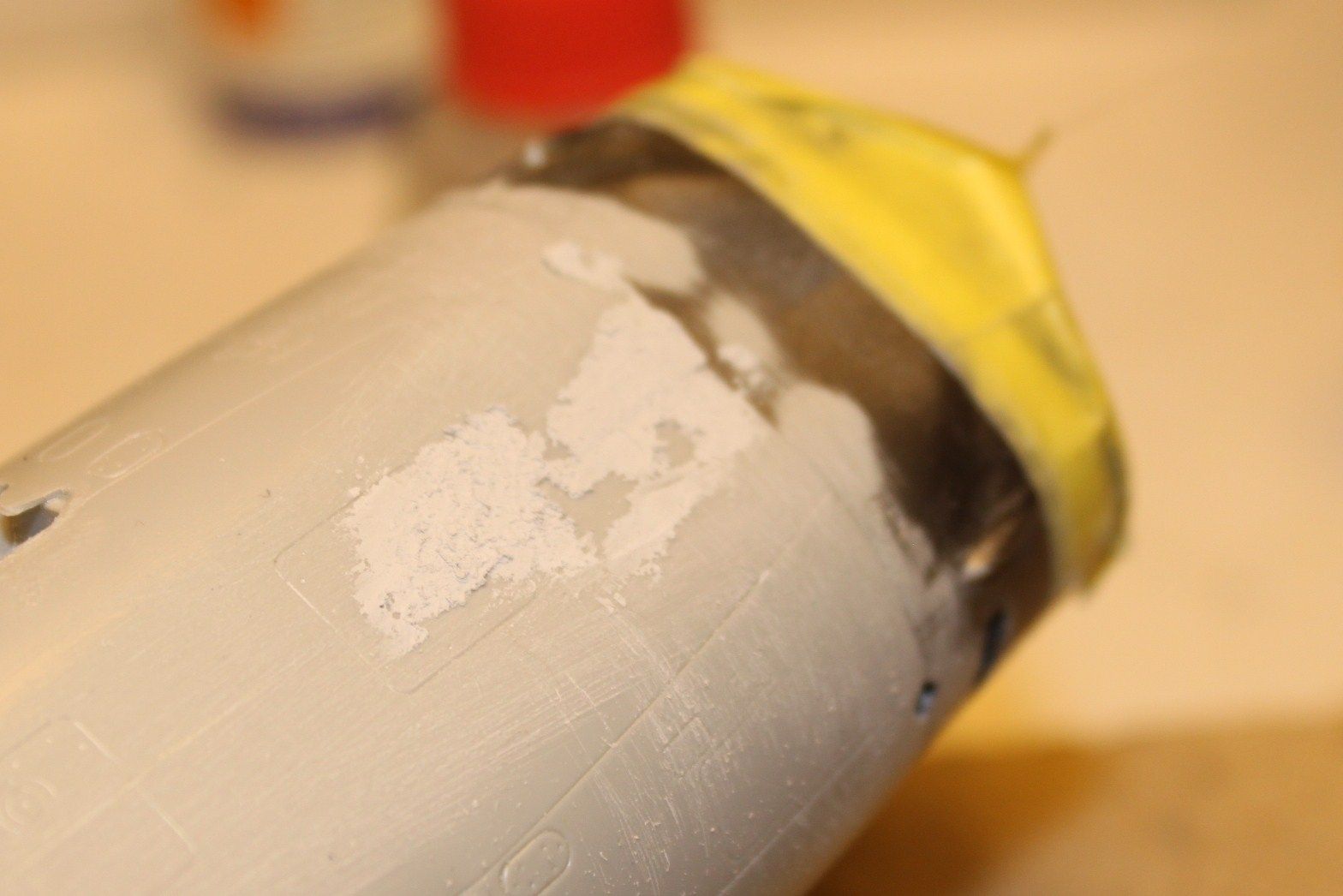

Ändstycket med motorerna maskades av och limmades dit, bra passform, och lite spackel







Det fanns en ram som täckte hjulhuset, tur det.

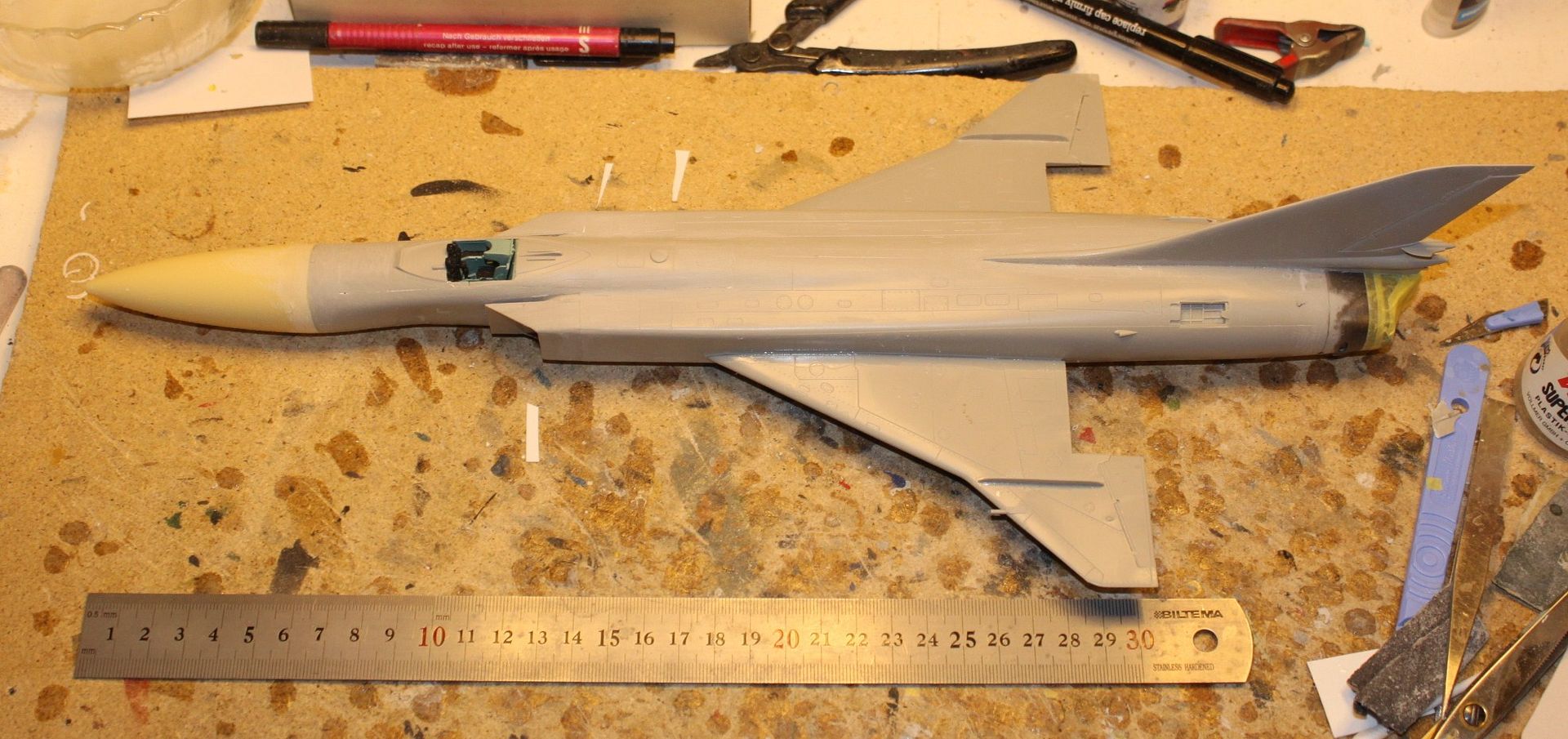

Det är en lång sak, det här!











Efter byggsessionen, tyckte jag att planet såg inte klokt ut, och helt fel!

Jag hade satt dit nosen upp-o-ner!

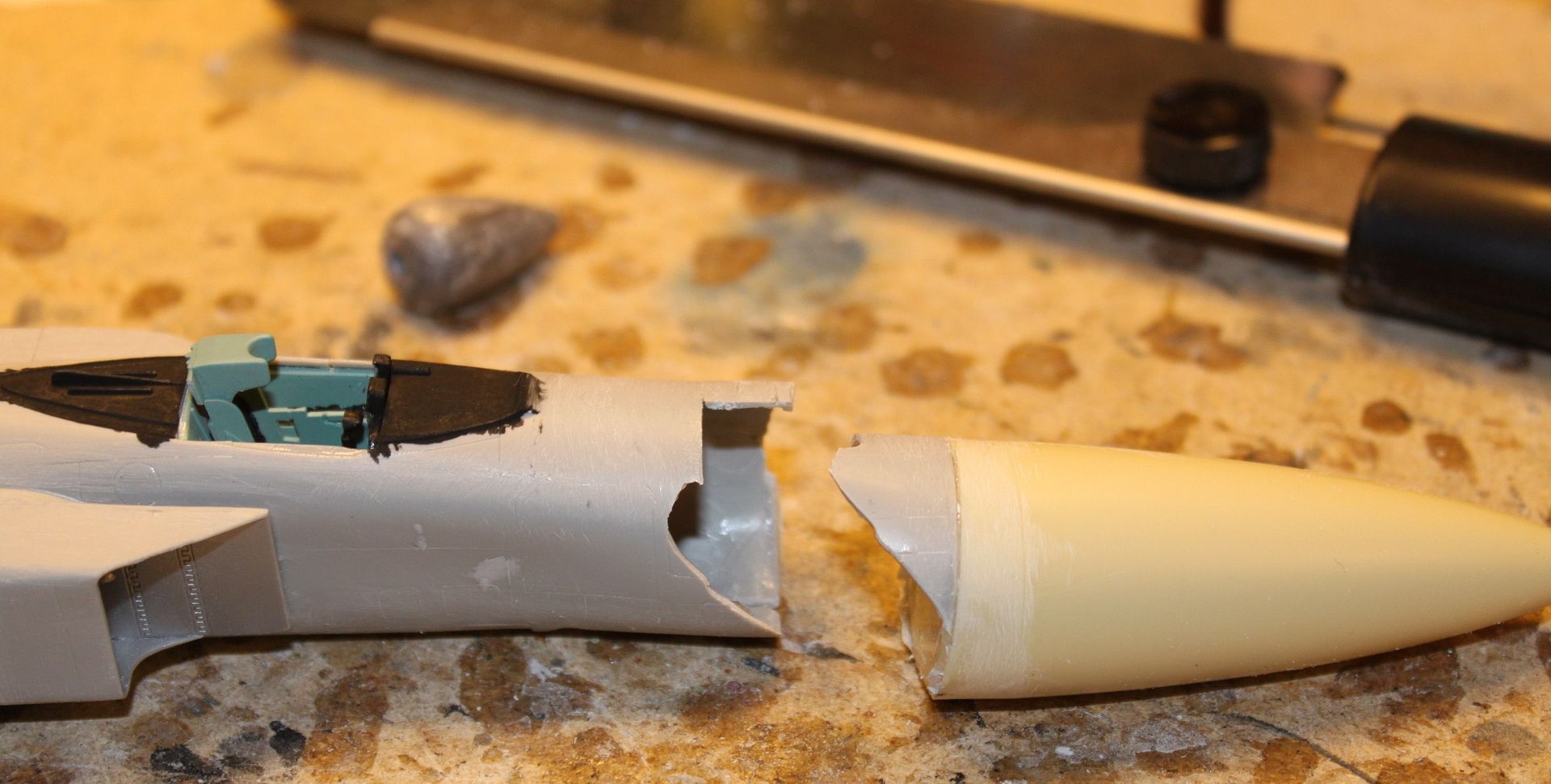

Mycket svärande, och med lite brutal kraft kunde jag bryta loss nosen utan skador.



PUH!



Jag vände på nosen och limmade dit den igen, på rätt håll denna gång.







Flygplanet såg ÄNNU konstigare ut, ännu mera fel!



Dagen efter kollade jag igenom allt jag kunde hitta om Su-15, och tittade på ett par fina gamla filmer på Tuben.

Då insåg jag att jag hade satt dit nosen RÄTT redan första gången!



Den här gången satt nosen som berget, limmet hade hunnit härda ordentligt under natten, jag orkade inte bryta av nosen.

Bära eller brista, jag kunde inte leva med nosen på fel håll, så jag SLOG helt sonika nosen mot bordskanten tills den gick av!



Den här gången blev det ganska stora skador, och jag var beredd att slänga modellen i soporna.







Men jag tänkte i alla fall försöka att rädda den.

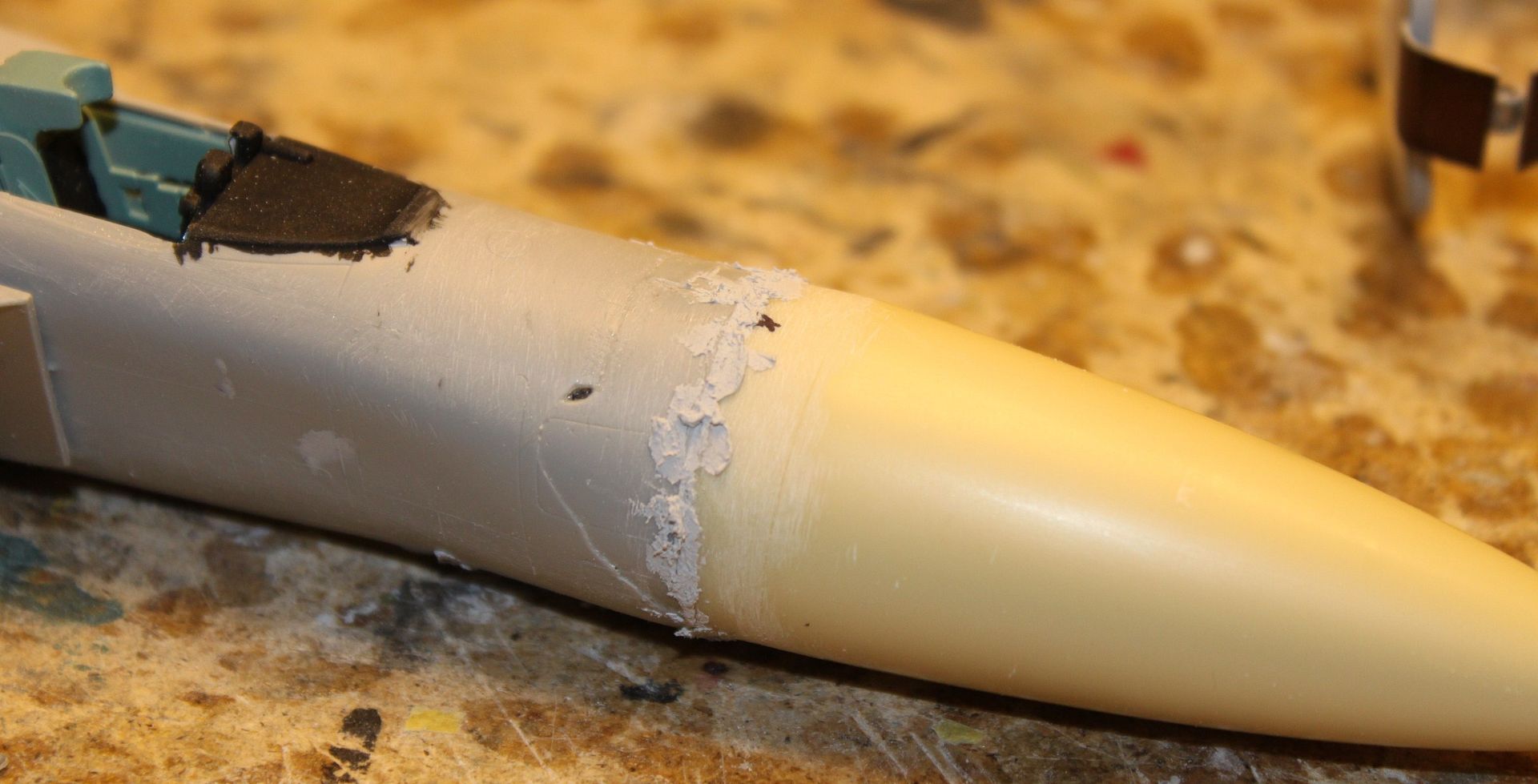

Mycket svärande, sandande och limmande med kopiösa mängder Loctite, fick jag dit den trilskande nosen igen.

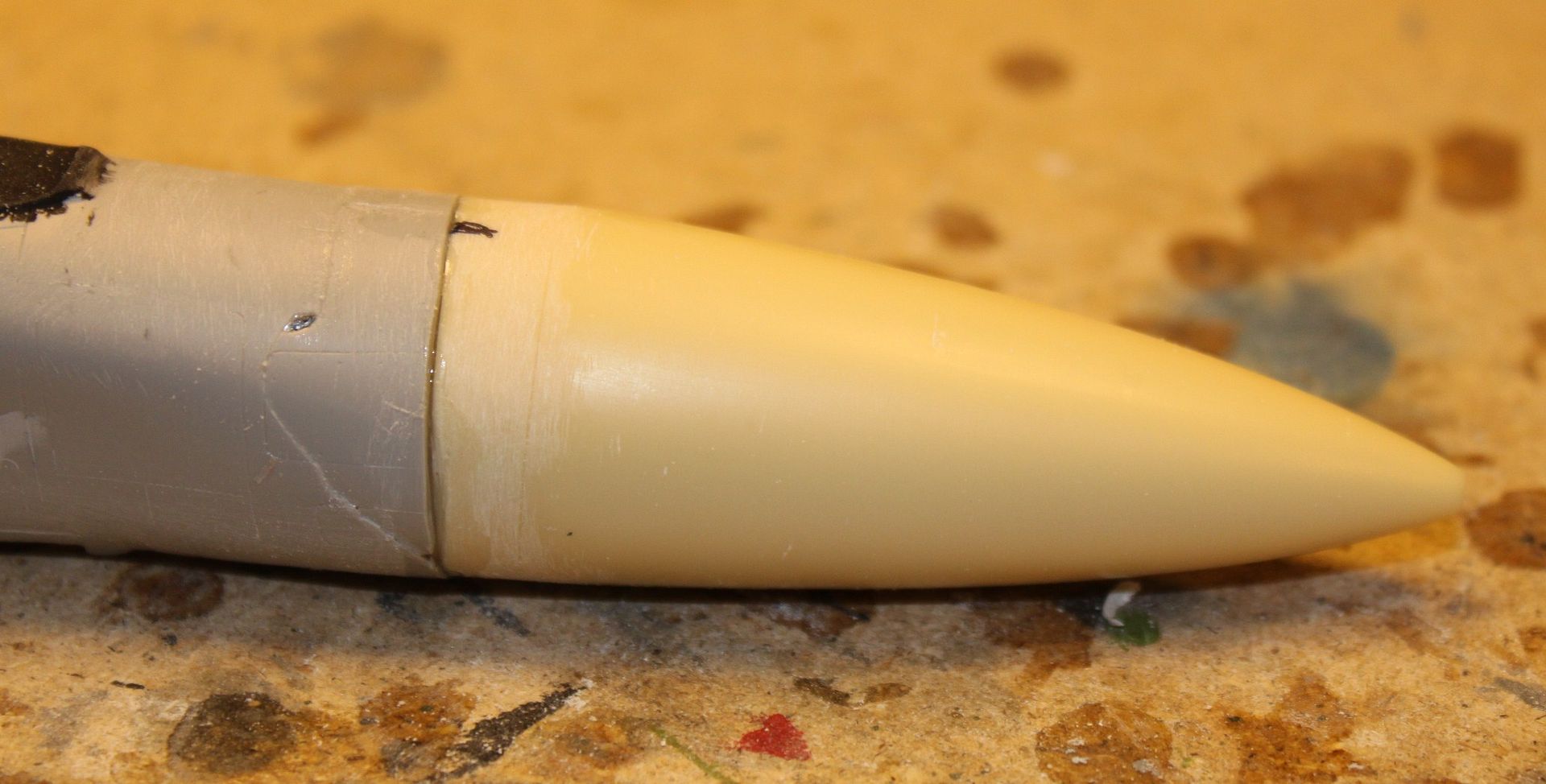

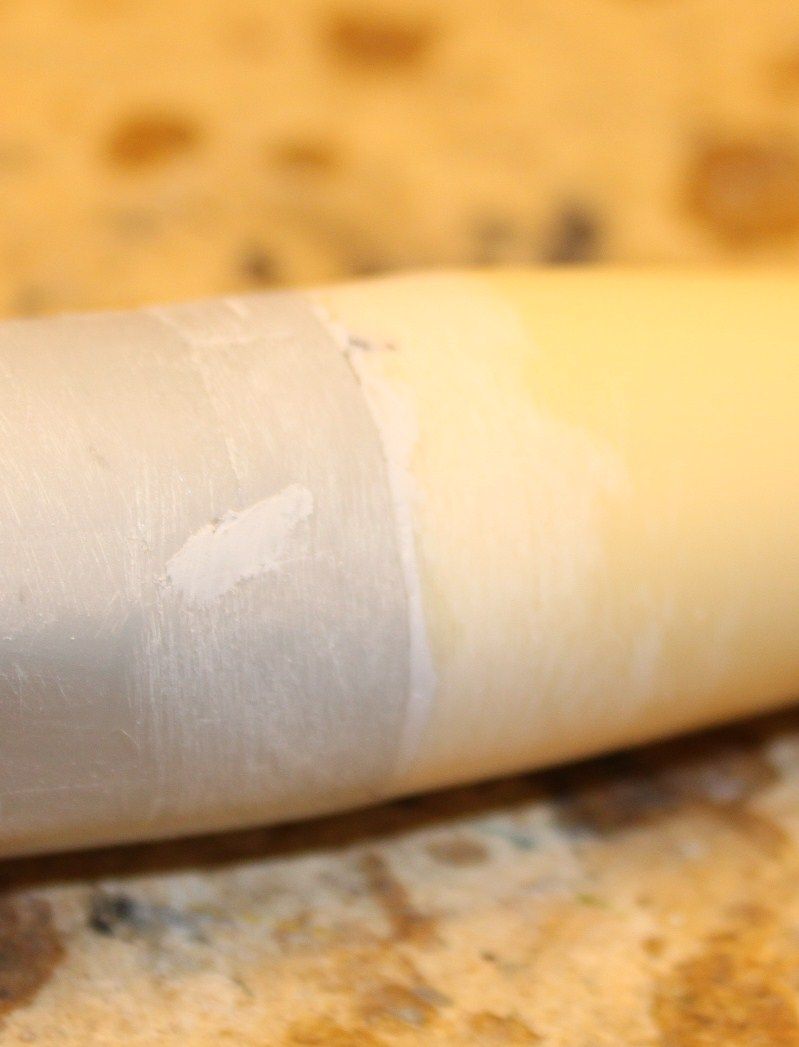

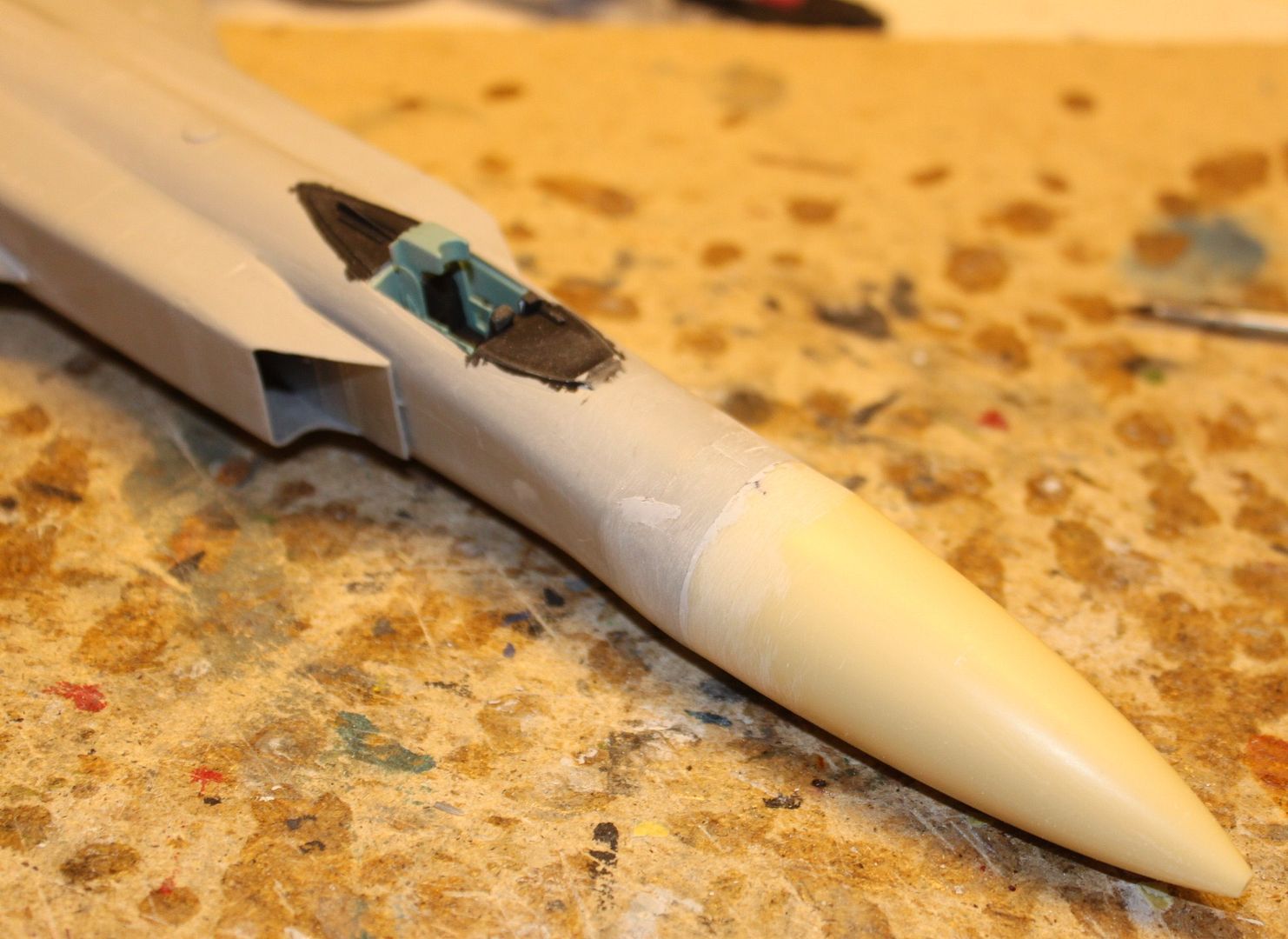

Efter lite puts med en sandsticka såg det ju riktigt bra ut igen!







Men flygplanet ser fortfarande inte riktigt klokt ut!

Det är bara att inse, Su-15 SER helt fel ut, men det är så den skall vara!





Kommer mera snart!



Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Marlin i tis jan 08 2013, 20:10

Rackarns osis med nosen Stefan. Evil or Very Mad
Hoppas du får ihop det snyggt igen.
/Bosse

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Janne.S i tis jan 08 2013, 20:19

Oj vilken motsträvig modell, så är det ibland.
Du ångar oförtrutet på! :-D

Janne.S
Moderator
Moderator


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av cas i tis jan 08 2013, 21:50

Jösses vilket slit!
Men den där nosen ser ju verkligen helknäpp ut jocolor
Fast i 1/72 skulle ju storleken på en sån där Vinkanna vara ganska hanterbar...

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Viggen i tis jan 08 2013, 23:52

Som sagt otur med nosen men ja tror du fixar det galant ändå.. Very Happy

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Kent i ons jan 09 2013, 00:26

Surt med den trilskandes nosen, men du ska ha en eloge som fortsätter efter en sådan skada.
Snyggt kommer det att bli.

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Tobias i ons jan 09 2013, 01:12

Ajdå, fan vad surt.. Men du löste det snyggt!

Kul och se lite sådana ryska maskiner här. Ingen direkt jag hade plockat upp i affären själv men kanske efter en sån här fin tråd.. Man blir impad och sugen. Smile

Tycker nog allt att den ser rätt fin ut - konstig, men fin..

Keep up the good work!

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Matt_Public i ons jan 09 2013, 12:54

Gah! Tråden börjar likna TV-showen om den där hoj-byggarn med mustasch. Shocked

Med det sagt så blev det ju bra till sist, och att kärran ser knepig ut är ju liksom hela grejen. Bra jobbat!

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av linusorn i ons jan 09 2013, 15:32

Jobbigt med allt strul, men du fick ju ihop det bra till slut!

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Stefan E i tor jan 10 2013, 20:38

Visst är det surt när det strular, men i det här fallet kan jag bara skylla på mig själv!



Byggsatsen är helt oskyldig!



Det kanske låter som ett jäkla tråkigt och jobbigt slit, men jag har haft otroligt kul under bygget.

Låter kanske konstigt, men det är sant!



Nåja, tillbaka till lite finputs kvar att göra på nosen innan jag kan gå vidare.

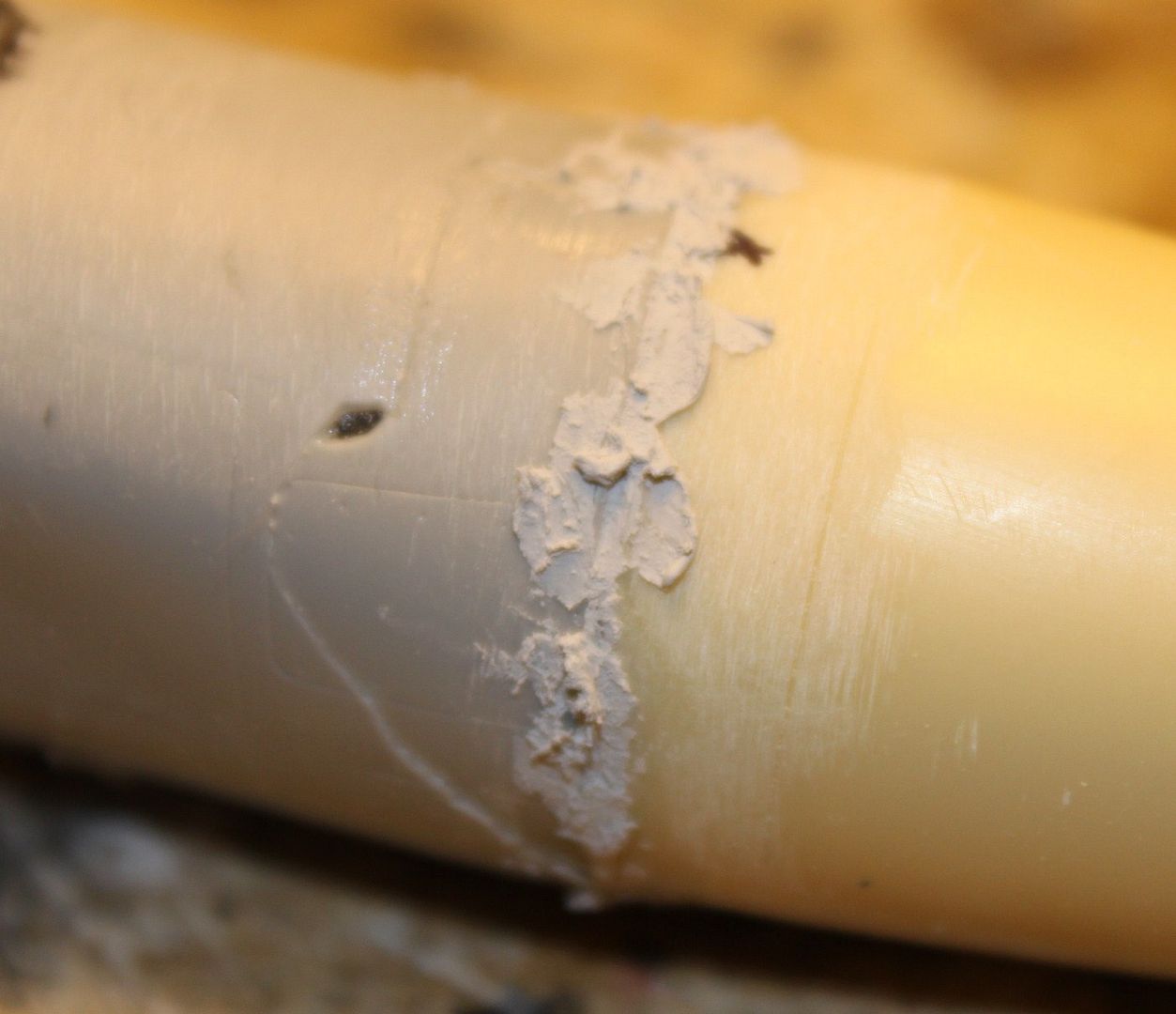

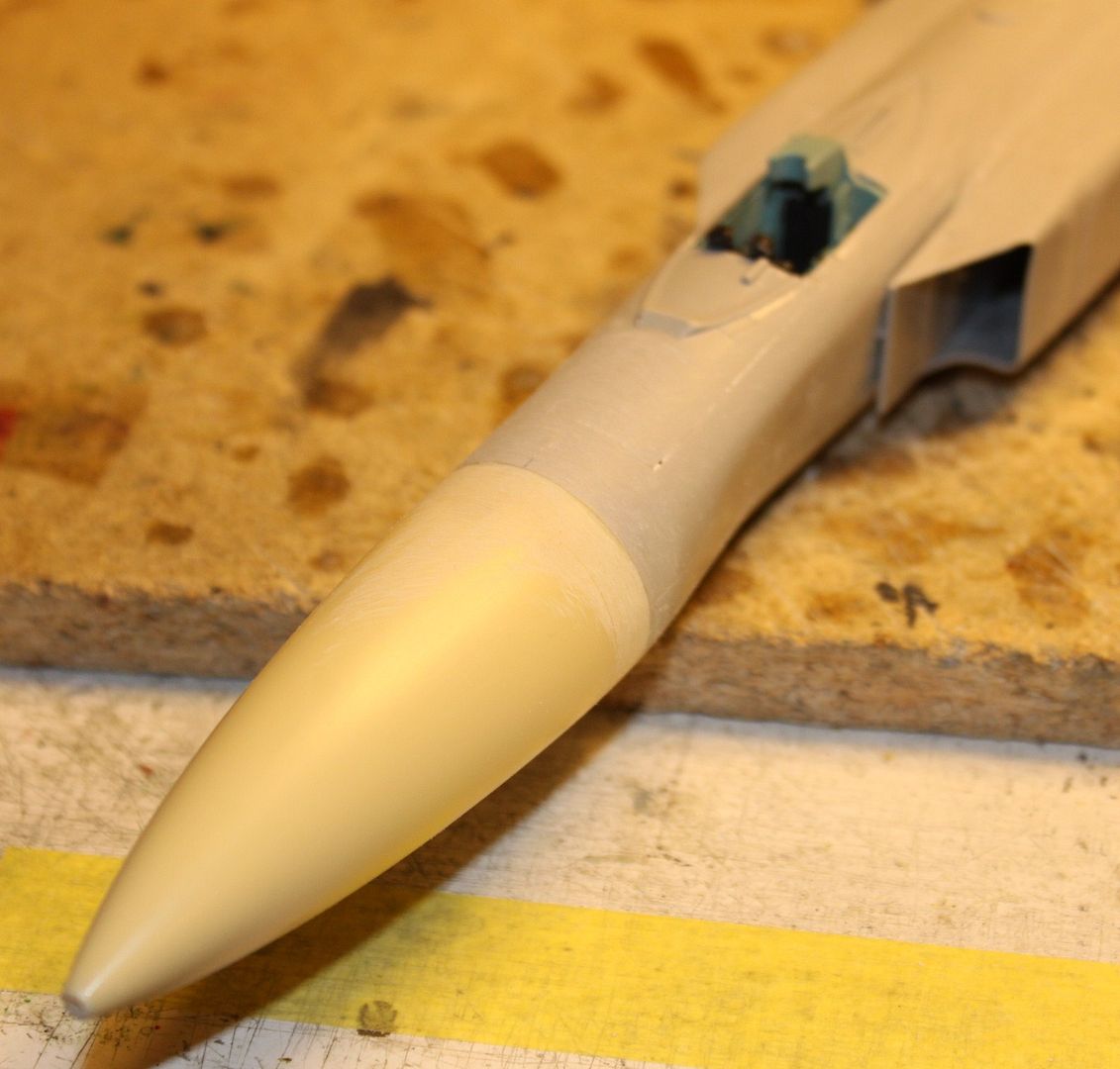

Först ett rejält lager Hagmans.











Sandpapper, sandstickor och nagelputsare är mina bästa vänner, och vi umgås mycket ofta!











Flygplanet ser fortfarande konstigt ut, men jag tror jag börjar vänja mig, men nosen!



Kommer mera snart!



Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Marlin i tor jan 10 2013, 21:15

Snyggt jobbat Stefan.
Jag kan hålla med om "roligt" när det strular och inte riktigt vill.
Jag får samma känsla.

Men näsan.
Är det någon mer än jag som får Rastapopoulos vibbar ? Razz


/Bosse

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Moggy i tor jan 10 2013, 21:16

@Marlin skrev:Snyggt jobbat Stefan.
Jag kan hålla med om "roligt" när det strular och inte riktigt vill.
Jag får samma känsla.

Men näsan.
Är det någon mer än jag som får Rastapopoulos vibbar ? Razz


/Bosse

XD

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Viggen i tor jan 10 2013, 23:01

Nosen blev ju bra Very Happy
Snyggt spacklat också..
Ibland kan det som sagt vara kul med lite motstånd som sagt.

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Tobias i tor jan 10 2013, 23:13

Haha! Det värsta är att jag inte fattade första gången jag läste inlägget Marlin! Embarassed
Var tvungen att kolla boken och såg direkt den där näsapan så.. Cool
Planet är snyggtt dock. Ryssarna har en del sköna kärror.
Och Tintin-böckerna har lite spännande flygplan - Mosquitos, en Spit någon gång va..?

Nosen kommer för övrigt att se perfekt ut efter målning jul, det där kommer aldrig att märkas. Bra jobb!

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Matt_Public i fre jan 11 2013, 09:48

Paramedic skrev:
Och Tintin-böckerna har lite spännande flygplan - Mosquitos, en Spit någon gång, va..?
Glöm för all del inte 109:an från Borduriens flygvapen. Mums! tongue

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Stefan E i mån mar 25 2013, 21:36


Dags att fortsätta med Rastapopulus…. Ähhhh, Su-15 var det ju!

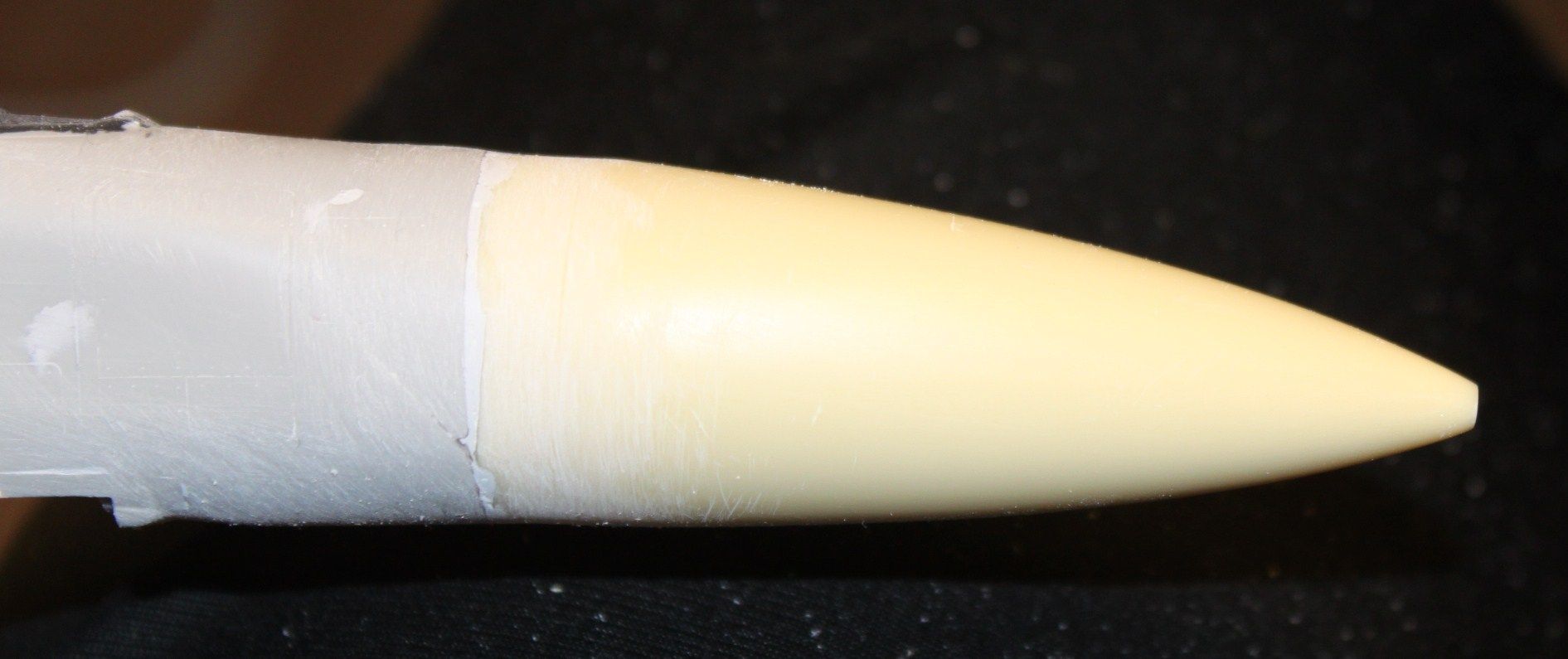

Näsan… NOSEN slipad och spacklad, återigen.

SÅ HÄR skall nosen på en Su-15 se ut!





Landställen monterade.
En sak är helt säker, med en här massiva resinnosen behövs knappast någon vikt i nosen!



Huven limmad och maskad.



Knallpallen monterad.



Sen beger vi oss rakt söderöver till andra änden av modellen!

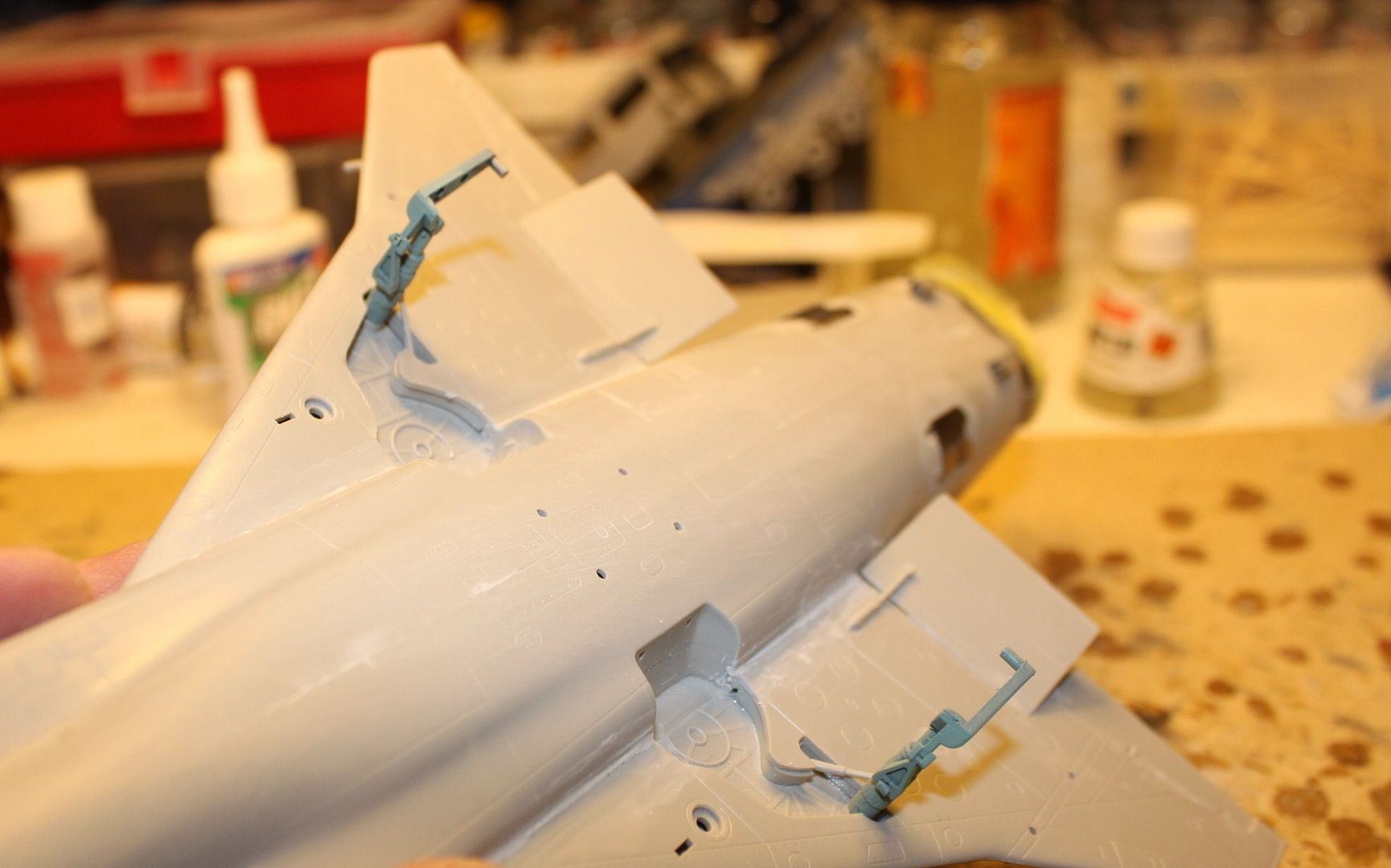

Bromsarna har (som så mycket annat på den här modellen) helt fel form, dessutom är de alldeles för små!

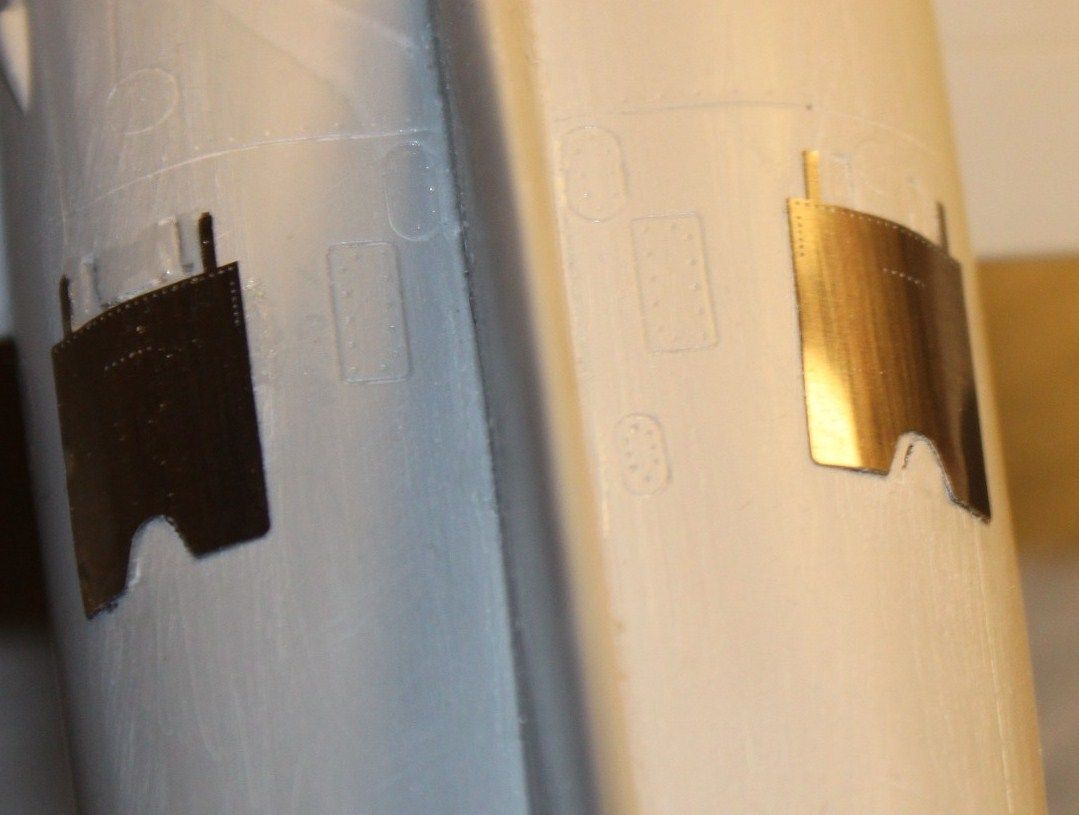

Bara att limma i infällt läge och limma de etsade bromarna utanpå, de står ut en aning, men det gör de på den riktiga maskinen också.



Stabben passar hjälpligt, är väl det snällaste man kan säga!

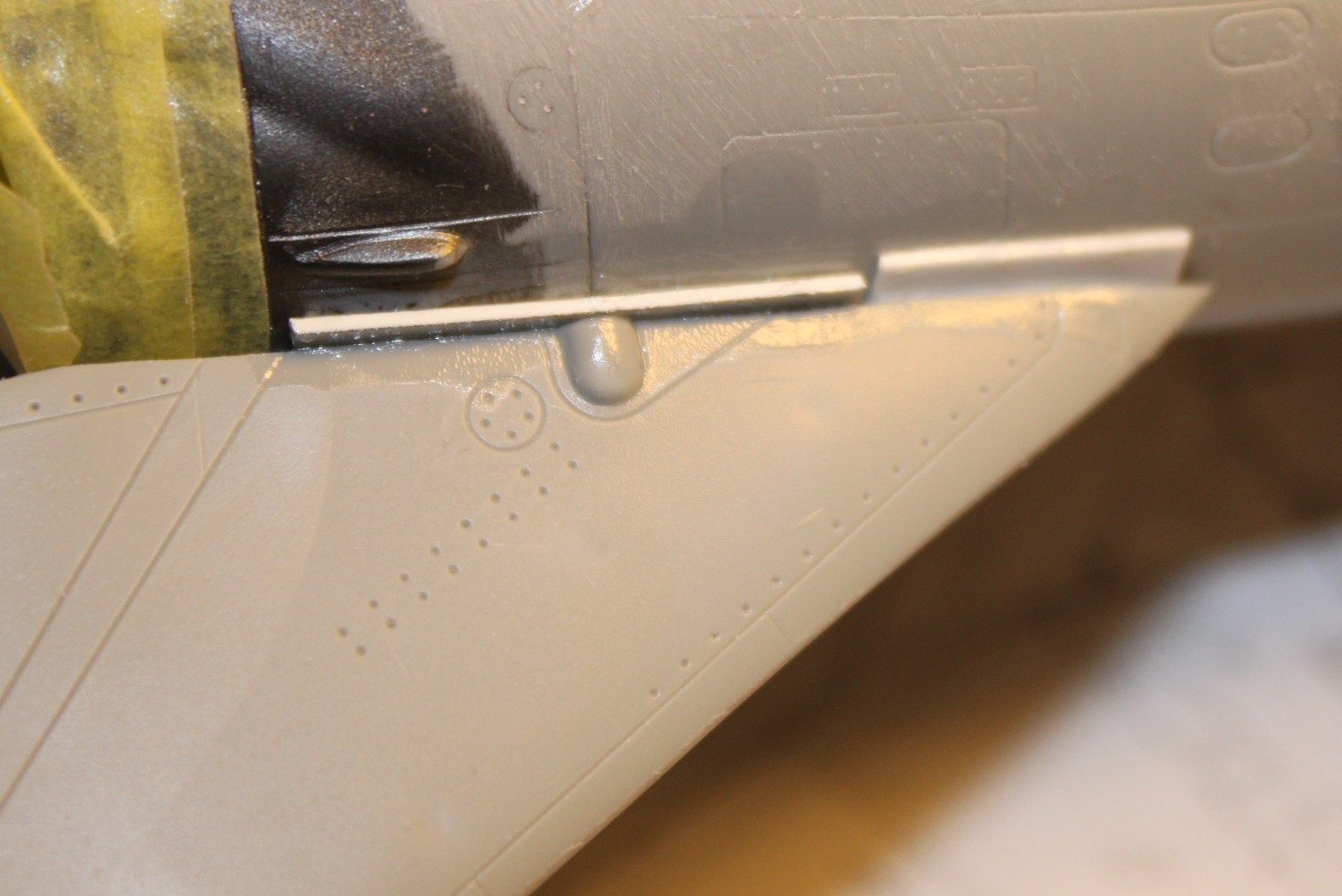

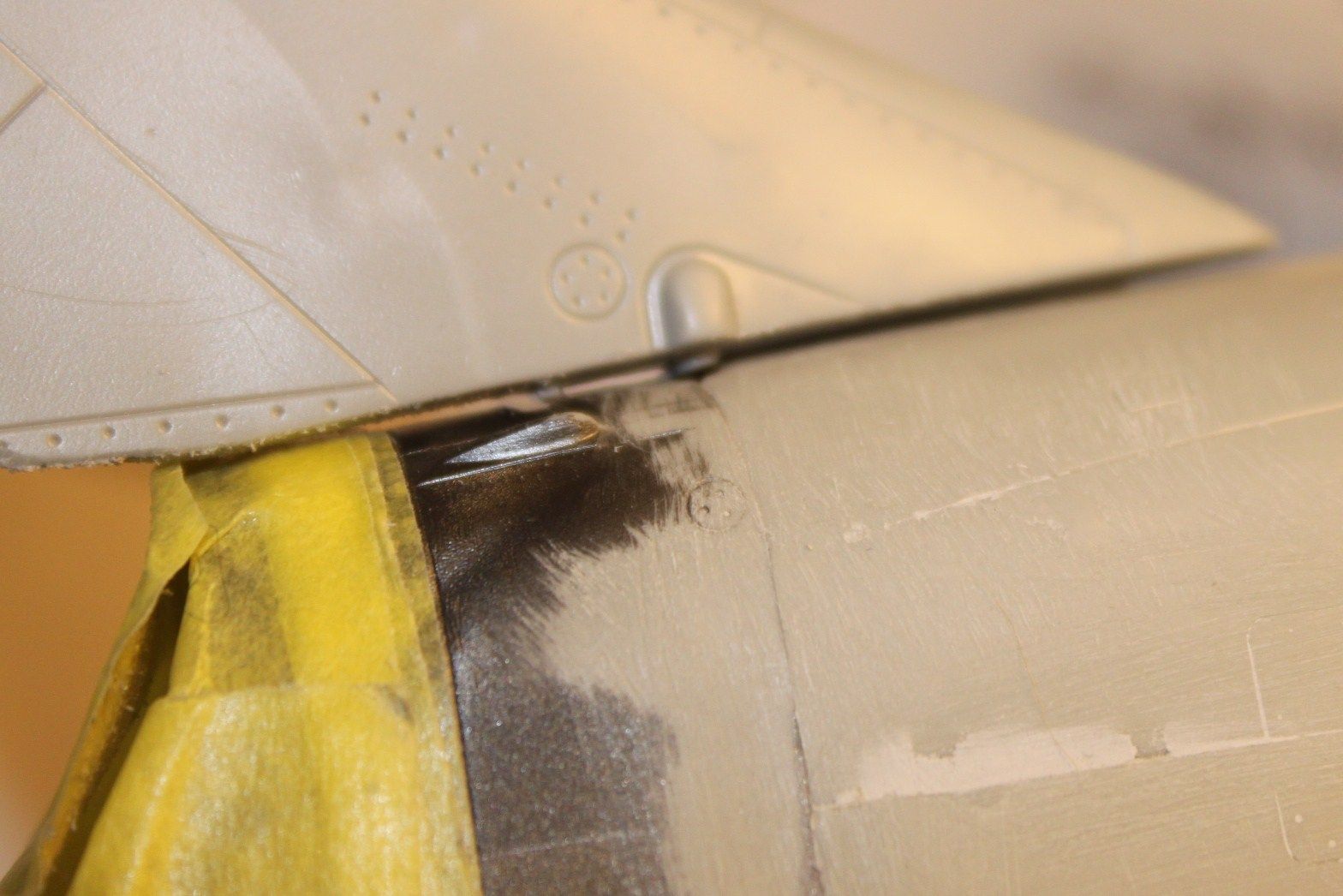

Ordentliga glipor blir det på undersidan.



Axeln når inte ens IN i hålet!



Håhå-jaja….
Glipan får fyllas med plasticardremsor.



Ser rätt skapligt ut, lite grann från ovan….



Su-15 har en ”slokande” stabbe, inte så mycket som en Phantom med sina 9grader, utan mera måttliga 5grader.
Men skulle man sätta stabbarna så som de passar, så får man nästan 20-25 grader, då står den på spetsarna!

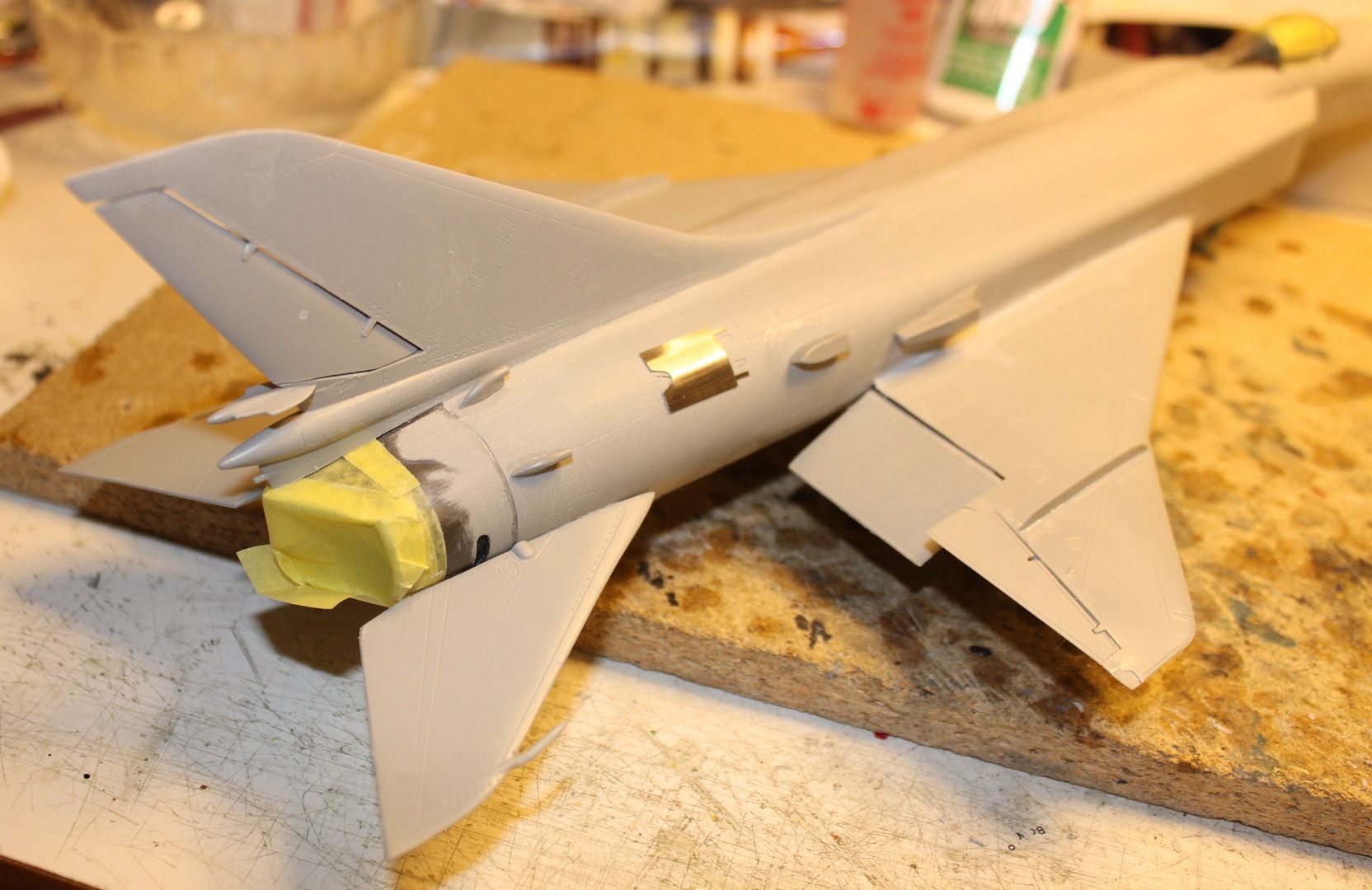

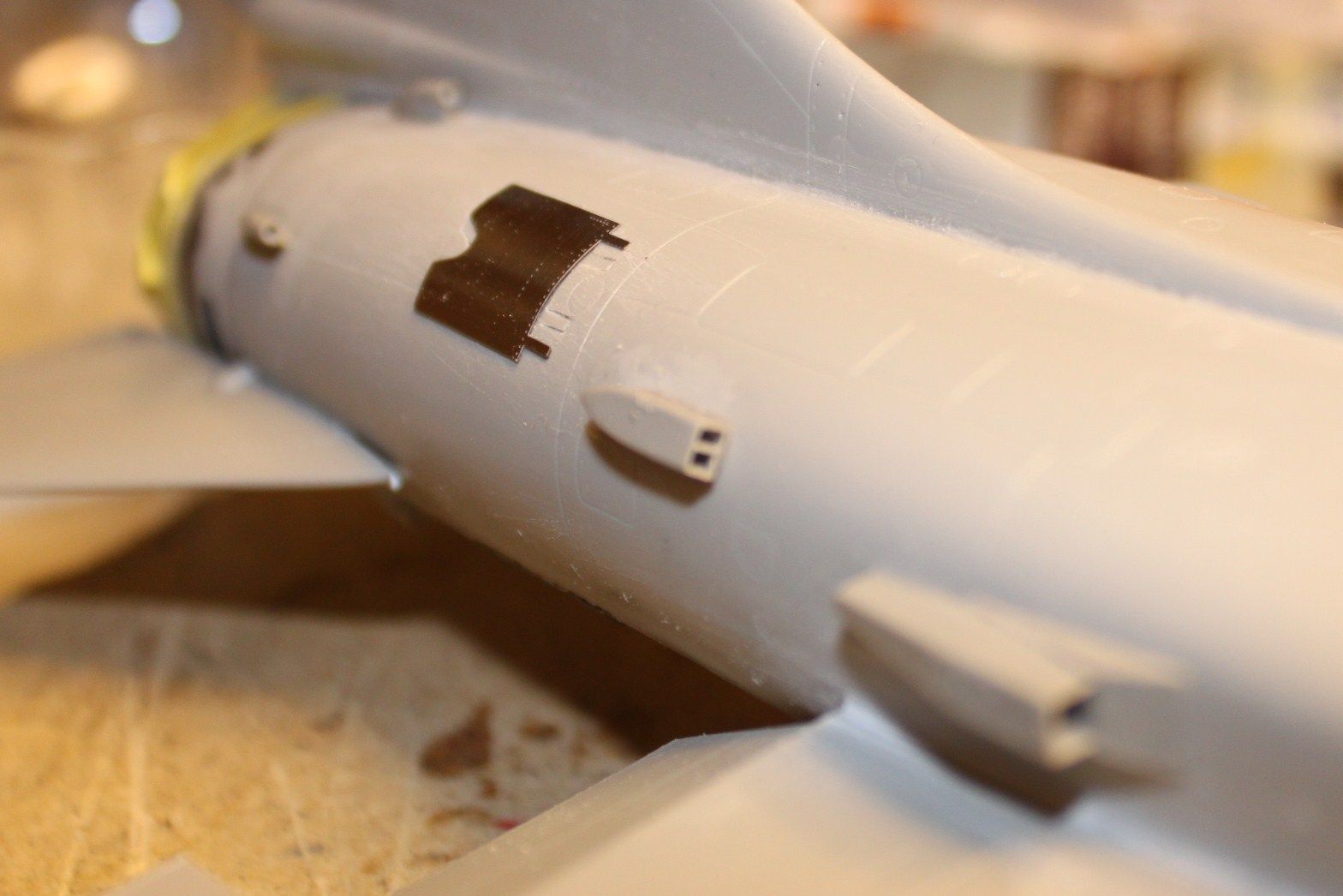

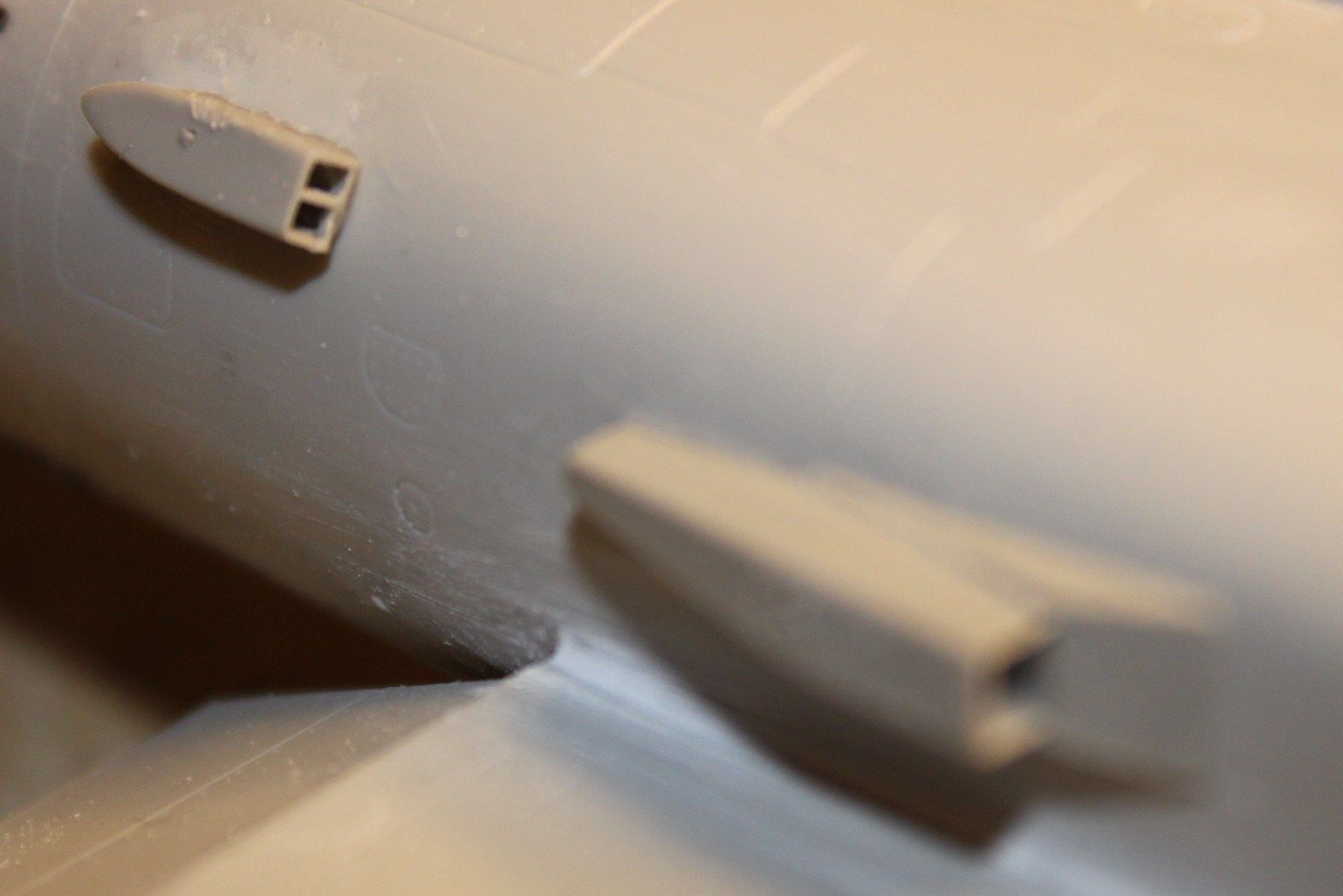

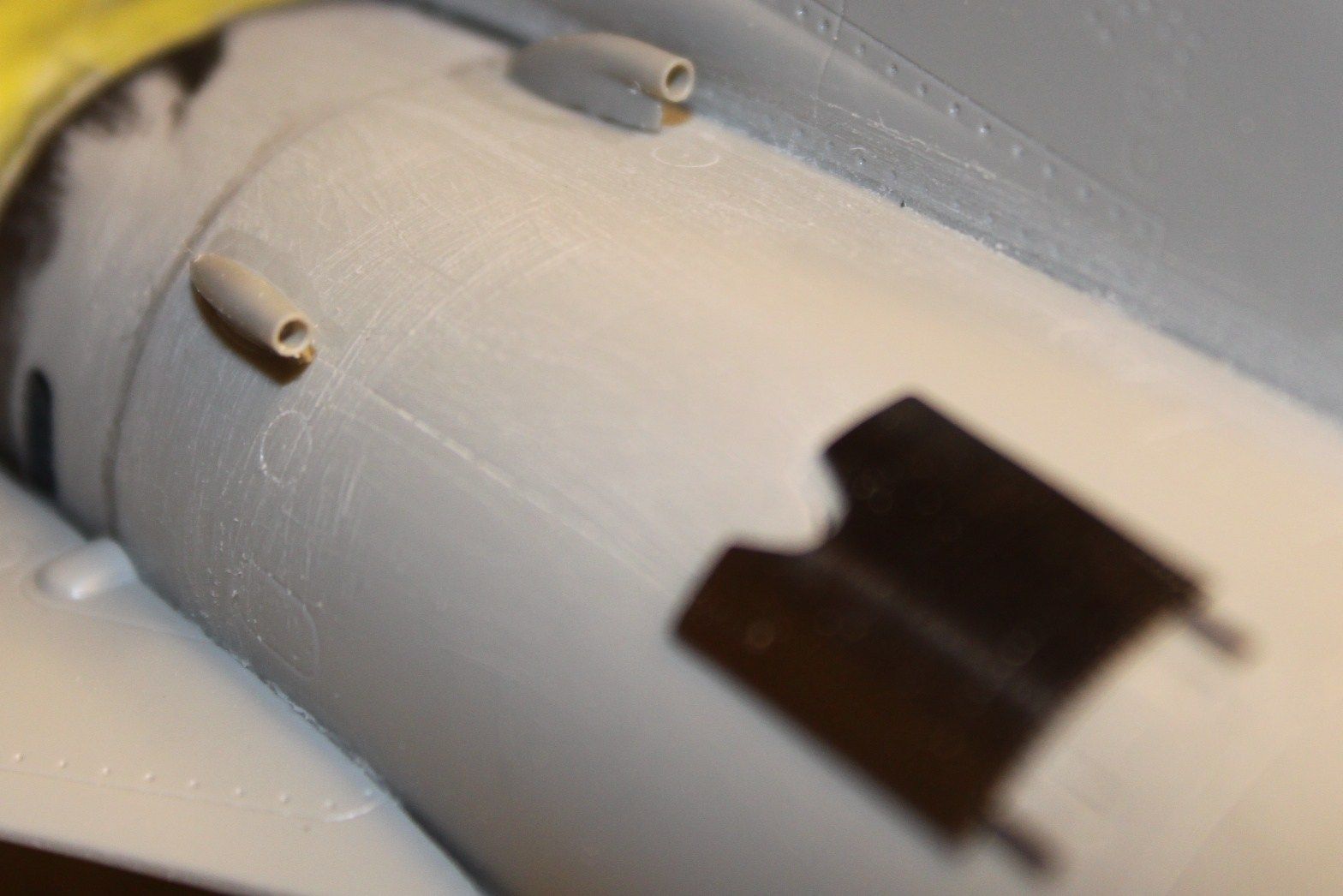

Dags att peta dit diverse luftintag som alla Ryska flygplan verkar vara översållade med!

Jag köpte en sats med resim-intag från Quickboost, ett måste då satsens intag inte har mycket med verkligheten att göra!








Stefan


Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av cas i mån mar 25 2013, 22:45

Maffig uppdatering Stefan!
Ä det nån som har en gissning varför just ryssarna tycks så förtvivlat förtjusta i extra små intag här och där?

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Matt_Public i mån mar 25 2013, 23:08

Friskt jobbat! Tokfriskt!

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Tobias i mån mar 25 2013, 23:27

Härligt - den är verkligen ful-vacker! Kommer garanterat växa upp/fram till en fin svan! Very Happy

Till överst på sidan Gå ner

Sv: Sukhoi Su-15TM "Flagon"-F, Trumpeter 1/48

Inlägg av Sponsored content Idag på 05:59


Sponsored content


Till överst på sidan Gå ner

Sida 2 av 4 Föregående  1, 2, 3, 4  Nästa

Föregående ämne Nästa ämne Till överst på sidan

- Liknande ämnen

Skapa nytt ämne   Svara på ämnet

Behörigheter i detta forum:
Du kan svara på inlägg i det här forumet
