1/48 Sk 14

Inlägg av flarpen i ons maj 06 2015, 20:40

Nu när den värst hypen/baksmällan efter 08-Open har lagt sig så är det hög tid att dra igång nått nytt.
Och av nån oförklarlig anledning fick jag ett väldigt sug efter att få såga i resin confused Suspect No scratch .

Så jag drog då självklart fram Belcher Bits North American BT-9 sats för att försöka få till en Sk 14. Inte ofta man ser en sådan bli byggd.

En "lådtitt" finns här för den som intresserad.
http://www.britmodeller.com/forums/index.php?/topic/234965167-148-bt-9-and-harvard-mki-by-belcher-bits/?p=1745395

Detta är vad man har att utgå ifrån, Belcher Bits resin delar. Förutom det så får man med en komplett occidental Harvard modell, som inte kommer att användas så mycket av.




Dessutom har jag pungat ut för en utbytesmotor från Engines & Things samt att jag har fått hjälp med att tillverka nya hjul för Sk 14, då dom typiska ballonghjulen inte kommer med.


Faktum är att jag börjar detta bygge med just motorinstallationen, då den kommer att kräva en hel del jobb misstänker jag.

Detta är dom ingående delarna.
Engine & Things Wright R-975 Whirlwind Motor




Och Belcher Bits delar


Hmm...Kommer visst behövas en del kärlek och masserande för att få motorn på plats tror jag.


Japp, nu är vi igång i alla fall, hoppas få upp ångan igen.

/Johan

flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Matt_Public i ons maj 06 2015, 20:58

Ah, bästa sortens skolbänk!

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Marlin i ons maj 06 2015, 21:13

Mumsigt. Very Happy
Detta kommer bli kul att följa.

/Bosse

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av cas i ons maj 06 2015, 21:29

Det här är både mumsigt, udda, och alldeles lysande på en och samma gång! SK 14 ser man allt annat än ofta
Briljant tilltag, och lycka till med den där motorinstallationen...

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Azgaron i ons maj 06 2015, 21:51

Kul tilltag och bra start! Smile

Håkan

Azgaron
Hedersomnämnande Modell Göteborg 2009
Hedersomnämnande Modell Göteborg 2009


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Mal i ons maj 06 2015, 22:24

\"flarpen skrev:






/Johan

Gösses...är detta resin gjutningen på aftermarket.....för framsidan såg juh helt acceptabel ut och kan putsas till ordentligt o få stuns i..är det samma del?

samt jag är övertygad om att du kommer skaka liv i denna plast ordentligt cheers

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i ons maj 06 2015, 22:39

Tackar för tillropen och lyckönskningarna, det kan behövas.

Juha, jo det är samma del tro det eller ej. Men den bryr jag mig inte så mycket om för den kommer inte synas nåt av. Det känns som tillverkaren har tänkt likadant för framsidan ser ju helt acceptabel ut.

flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Mal i ons maj 06 2015, 23:07

@flarpen skrev:Tackar för tillropen och lyckönskningarna, det kan behövas.

Juha, jo det är samma del tro det eller ej. Men den bryr jag mig inte så mycket om för den kommer inte synas nåt av. Det känns som tillverkaren har tänkt likadant för framsidan ser ju helt acceptabel ut.

Jupp dåere framsidan som gäller...... Wink samt är helt övertygad...du gör underverk på denna cheers ....

en fråga dock...vad är dessa?

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i tor maj 07 2015, 07:19

Det är avgassamlarna.
På denna modell går avgasröret ut på framsidan av motorn.
Det kanske inte är det snyggaste just nu, men det ska vi fixa till.

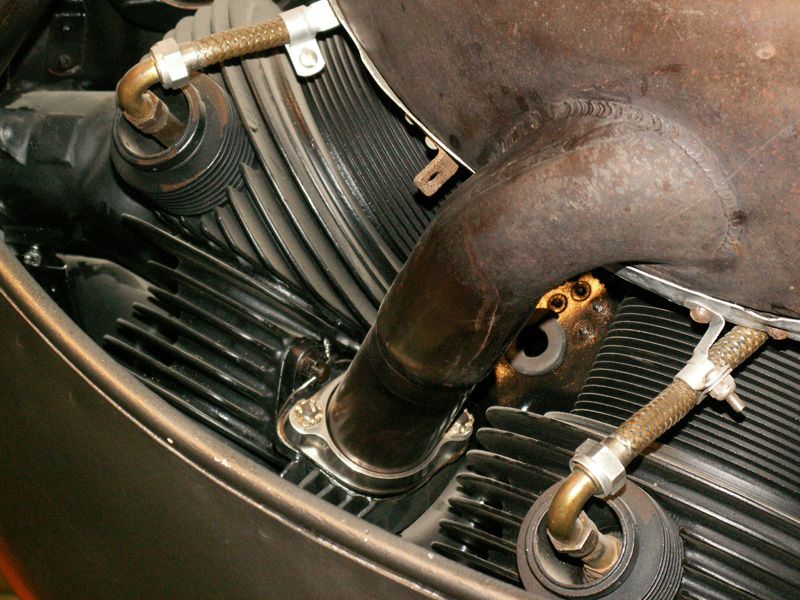

Så här ser det ut på originalet





flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Matt_Public i tor maj 07 2015, 08:17

Har du en fullstor i vitrinen? Så glad den ska bli över att få ett litet syskon. Laughing

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Stefan E i tor maj 07 2015, 15:10

Härligt bygge!  cheers

Jag har en Special Hobby Wirraway som jag tänkte göra om till en en Sk.14.

Jag tänker göra som Flygmuseet gjorde (kärran på bilden), bygga om en Wirraway (som skall vara en Australiensisk version av BT-6) till en Sk.14, så det här bygget kommer jag att följa (för att "låna" lite ideer och uppslag)!

Att BB hade släppt en hel, komplett sats, kände jag inte till, intressant.

Stefan  Very Happy

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i tor maj 07 2015, 17:23

@Matt_Public skrev:Har du en fullstor i vitrinen? Så glad den ska bli över att få ett litet syskon. Laughing
Laughing det skulle vara nåt, vitrinet är det här fallet Flygvapenmuseet.

@Stefan E skrev:Härligt bygge!  cheers

Jag har en Special Hobby Wirraway som jag tänkte göra om till en en Sk.14.

Jag tänker göra som Flygmuseet gjorde (kärran på bilden), bygga om en Wirraway (som skall vara en Australiensisk version av BT-6) till en Sk.14, så det här bygget kommer jag att följa (för att "låna" lite ideer och uppslag)!

Att BB hade släppt en hel, komplett sats, kände jag inte till, intressant.

Stefan  Very Happy
Tackar.

Jo, jag hade samma tankar och har även köpt SH Wirraway för konvertering, men så dök denna upp i stället. Återstår att se om jag gjort rätt val.
Kanske att man kan sno grejer från wirrayen, typ cockpit och liknande.

Det var inte så länge sen den kom ut, och kollar man på deras hemsida så finns den inte med, men jag tror att Rebell Hobby har den.

Låna på du, alltid roligt om man kan hjälpa med idéer.

/johan

flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Erik i tor maj 07 2015, 18:57

Intressant, verkar vara en trevlig flygmaskin och en vacker stjärnmotor är aldrig fel!

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av cas i tor maj 07 2015, 19:03

Konstigt, jag går igång mer och mer motor-arbete nuförtiden I love you
Måste ha ätit nåt olämpligt!

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i tis maj 12 2015, 20:35

Nu är det igång på allvar Smile

Började med att slipa ur motorkåpan så mycket som jag vågade.



Förstorade upp hålet framtill lite samt tog upp hålet för avgasröret.




Sen var det dags att ta tag i den bakre delen av kåpan.
Som synes har den 4st små luftutsläpp, men av allt jag sett ska det bara finnas 2st på vänstersidan.


Så dom på högersidan slipades obönhörligen bort. Dom kvarvarande hålen slipades fyrkantiga


Som fylldes igen med evergreen plastremsor.


Efter det blev det den ingjutna motorns tur att stryka på foten. Några snabba drag med sågen så var den historia.


Den bakre ringen borrades sen upp och slipades ur likt den främre delen.




Efter det var det bara att gifta ihop dom två delarna




/Johan

flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Matt_Public i tis maj 12 2015, 21:08

Ett betydligt stabilare äktenskap än de flesta jag sett hitintills. Bra kämpat!

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Azgaron i tis maj 12 2015, 21:46

Mycket snyggt kapat och sammanfogat!

Håkan

Azgaron
Hedersomnämnande Modell Göteborg 2009
Hedersomnämnande Modell Göteborg 2009


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av cas i ons maj 13 2015, 18:53

Brutalt så det förslår, men det gick ju ihop strålande!
Gött kömpat!

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Mal i ons maj 13 2015, 20:23

Grymt jobbat, värt det alla gånger, då det ser fasiken mer crisp ut och "rätt"

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i ons maj 13 2015, 22:23

Tackar ska ni ha.

För att få motorn att passa behövdes en del ingrepp på motorn i sej utföras.
Bara att slipa ner topparna skulle kanske räcka, men med tanke på hur mycket som jag tror faktiskt kommer synas skulle det inte bli så snyggt.

Så jag kapade helt enkelt av cylindrarna och slipade ner dom i underkant i stället.


Med alla cylindrarna nedfilade och återmonterade ser motorn kanske lite väl kompakt ut, men det får duga.


Hepp, nu passar den What a Face




En viss skillnad mot Belcher Bits försök.

/Johan

flarpen
AMS patient zero


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Matt_Public i ons maj 13 2015, 22:47

Brutalbygge!

Som popcorn för själen. Very Happy

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Azgaron i tor maj 14 2015, 00:21

Återigen snyggt kapat och sammanfogat! Ser bra ut!

Håkan

Azgaron
Hedersomnämnande Modell Göteborg 2009
Hedersomnämnande Modell Göteborg 2009


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av Mal i tor maj 14 2015, 00:32

Kände en sak när jag såg motorn och allt jobb......At Last damn thing is in Place and it looks damn good.....

Grymt....

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av cas i tor maj 14 2015, 10:54

Det var också ett sätt att minska slagvolymen på motorn!
Bra trimmat där

cas
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: 1/48 Sk 14

Inlägg av flarpen i lör maj 16 2015, 23:32

Okej
Nu när jag effektivt har slipat bort allt vad motorinfästning heter så behövs nytt fäste för den nya motorn, och för all del motorkåpan, göras.

Började med att forma och värma rundstav runt en passande storlek runt handtag.


På den limmades sen fyra stag. Försökte att få dom så parallella som möjligt, gick väl sådär.


En rätt ansenlig del resin slipades ut ur denna klump. Sen mättes och borrades hålen ut för motorinfästningen.


Verkar kunna passa rätt bra


Djupet mättes in.


All denna injustering gjordes såklart tillsammans med motor och motorkåpa för att få alla spel mellan dom ingående komponenterna. Inte helt enkelt alla gånger.

När jag till slut tyckte jag fått till det så satte jag dit stopp på dom fyra huvudstöttorna samt stagade upp med tvärstöttor.




Och hur det ser ut med motorn löst monterad på plats.




/Johan
