Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i mån mar 29 2010, 23:30

Hejsan!


Nu drar jag igång bygget av Tamiyas nya och helt underbara modell av ett av världens vackraste flygplan.
DET allra vackraste, alla kategorier, om ni frågar mig!

Efter att ha suttit och tittat i lådan och planerat bygget så är det nu dags att ge sig i kast med den här lådan!

För den som inte sett i ”Lådtitten”;



…och det här är maskinen (Individen) jag skall bygga;




Jepp, det är ”Wee Johnnie” himself som står där bredvid sin maskin, ett av Storbritanniens ”största” ess!

Vi startar bygget i cockpit, som vanligt!

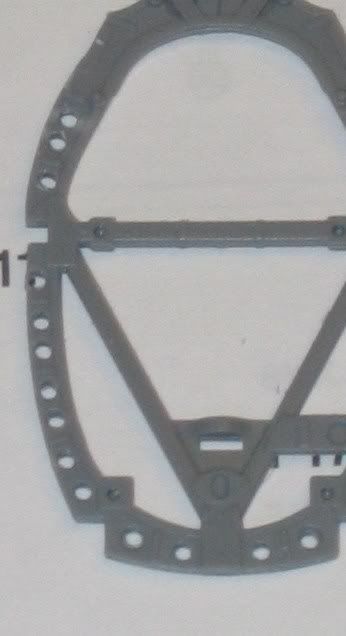

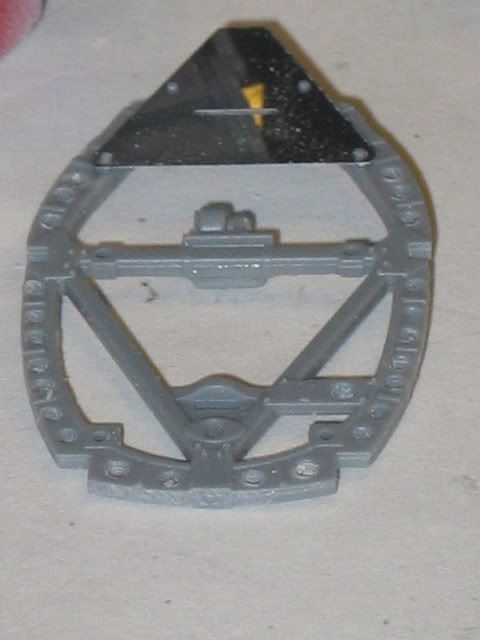

Jag började med att borra ur alla lätthål i spanten, inte nödvändigt egentligen, men jag tycker det ser bättre ut med ”riktiga” hål än färgprickar!

Det tar bara några minuter med ett vasst borr, men lyfter bygget, tycker jag!

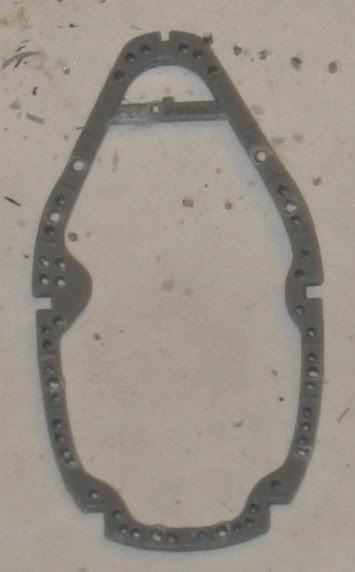

Färdigt…

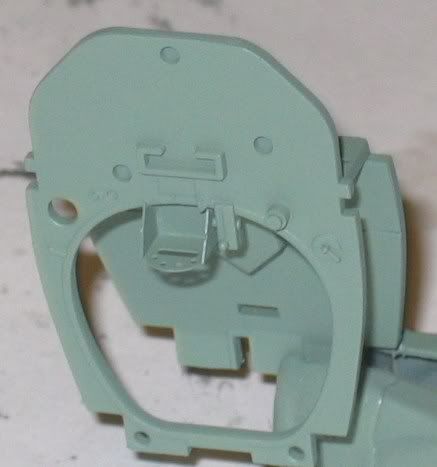

Eftersom det här är en ganska sen variant så skall ”nackskottet” på plats, naturligtvis en fint etsad del!

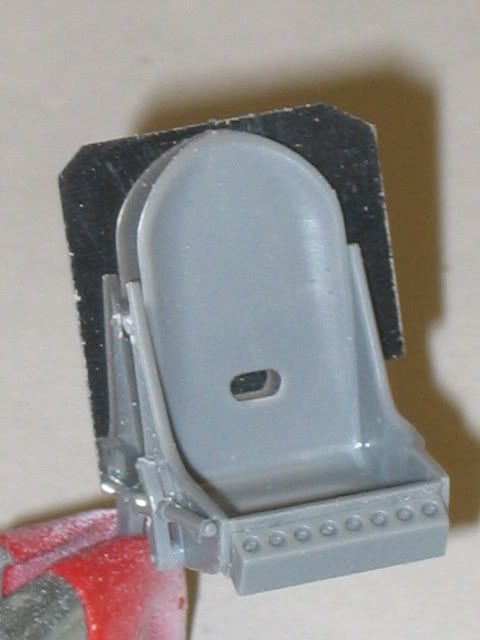

Stolen består av ett tiotal delar (plast och ryggpansar av etsad plåt) alla delar passar perfekt (som väntat, det är ju en ”T”)!

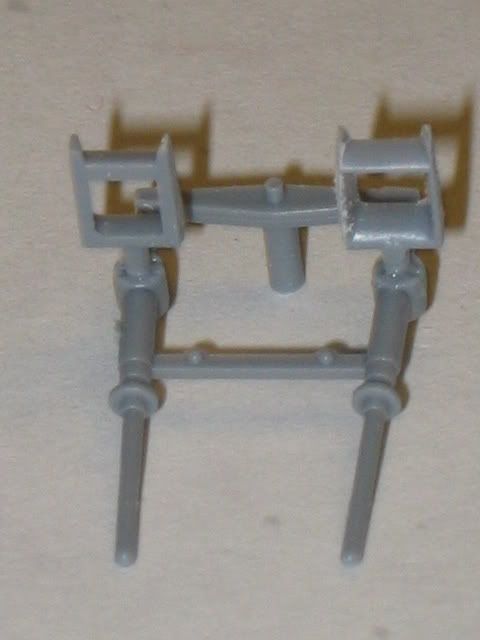

Sid-roderlänkaget;

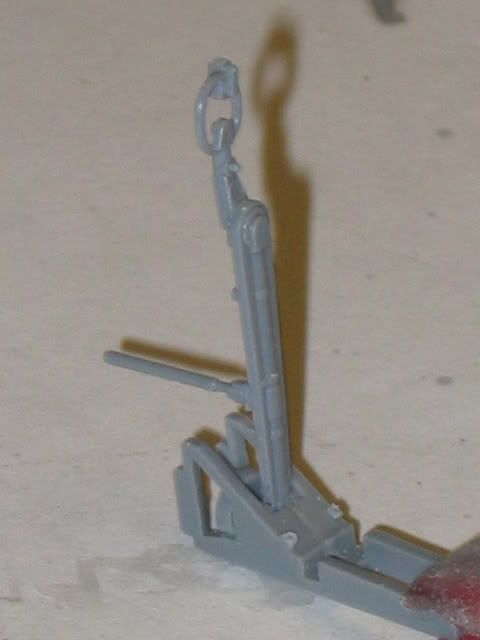

Styrspaken;

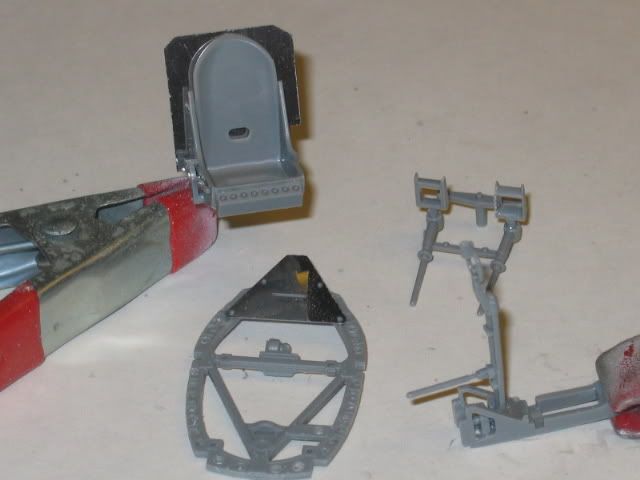

En sista bild på inredningsdetaljerna så här långt!



Nu är bygget igång!

Kommer mera snart!

Limma Lugnt!

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Janne.S i mån mar 29 2010, 23:35

Uj uj uj..... varning för saliv på tangentbordet!

Janne.S
Moderator
Moderator


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i mån mar 29 2010, 23:36

Vänta bara tills jag börjar måla! Shocked

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av MiniStuff i tis mar 30 2010, 00:47

ooo denna tråd har vi väntat på Very Happy bygg på bygg på!

Lycka till. Måste se till att komma ihåg att lägga undan pengar till en sån här.

/Markus

_________________

MiniStuff
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av JOooCKE i tis mar 30 2010, 08:37

Det där ser mycket trevligt ut! Very Happy
Ser verkligen fram emot nästa update

/ Jocke

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Azgaron i tis mar 30 2010, 20:21

Va trevligt att du kommit igång med detta bygget Stefan! Ser bra ut så långt!

Håkan

Azgaron
Hedersomnämnande Modell Göteborg 2009
Hedersomnämnande Modell Göteborg 2009


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av merlin1953packard i tis mar 30 2010, 21:57

Grädden på modellbyggarmoset, Stefan! Spittarnas Spitt i modellbyggarvärlden! Äntligen är det dags...

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Caverö i tis mar 30 2010, 23:53

Tack stefan för att du gör detta. Very Happy

Spitfire for ever!!!

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Joppo i ons mar 31 2010, 11:18

Detta bygge ska bli kul att följa Smile Jag tycker precis som du Stefan att Spitfiren är ett jäkligt vackert flygplan.

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Matt_Public i ons mar 31 2010, 17:33

"Spotta ut lille Johnny, annars lämnar vi lekplatsen bums!"

Det här ska bli livat att följa. Trodde på allvar att jag själv skulle äga en vid det här laget, men icke. Vad är väl en bal på slottet...

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i tis maj 04 2010, 23:30

Hejsan!

Det var ett tag sedan jag gjorde en uppdatering!

Vad har då hänt sedan förra gången?

Jag har byggt ihop allt som går eller måste limmas före målning, vilket innebär att jag ”hoppar runt” och bygger lite här och lite där.
Det kan verka en aningen rörigt, men det FINNS faktiskt ett system i det hela!

Bordet börjar fyllas av delar….

Men här är en del av vad jag fått ihop;

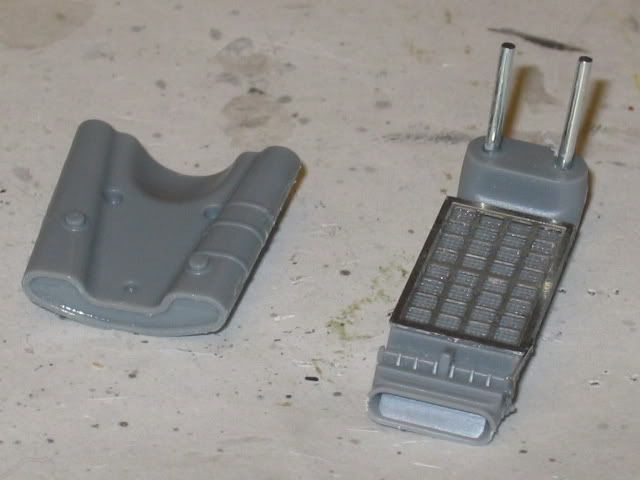

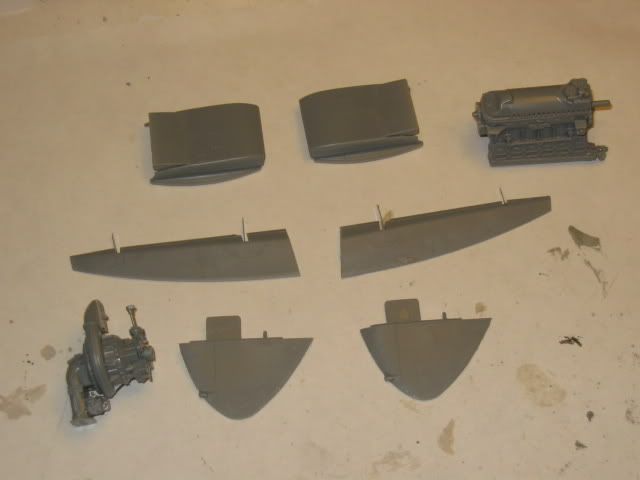

Oljekylaren och det ”långa” tropik-filtret (som jag INTE skall använda!);

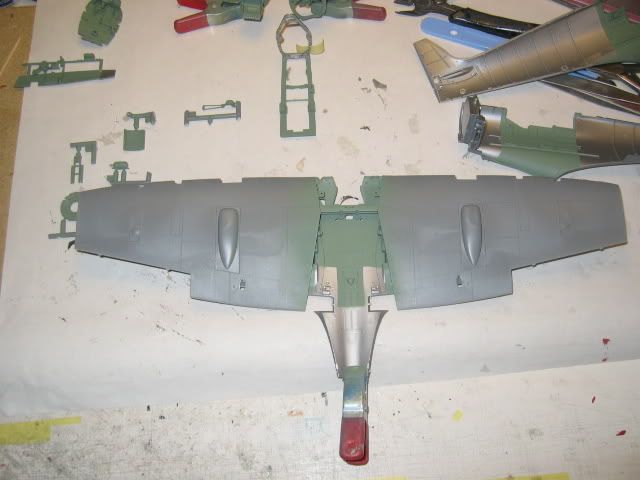

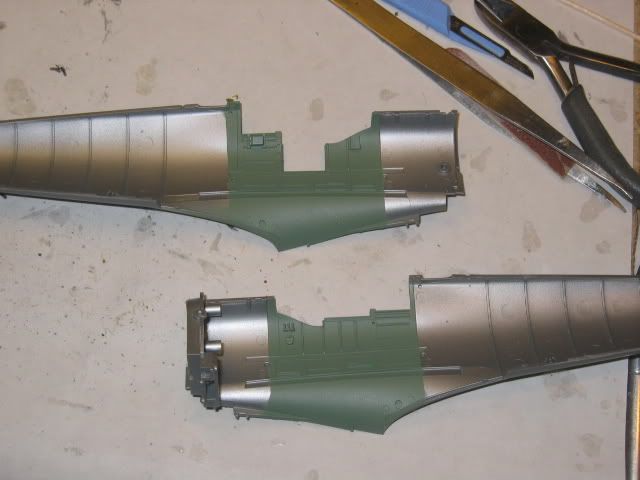

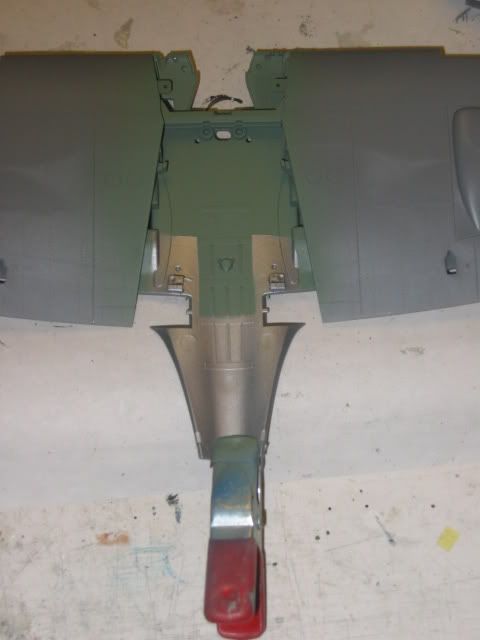

Vingarna nästan helt monterade och interiören målad;

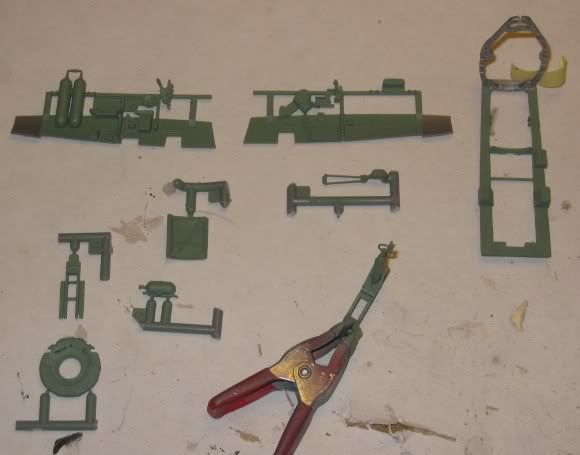

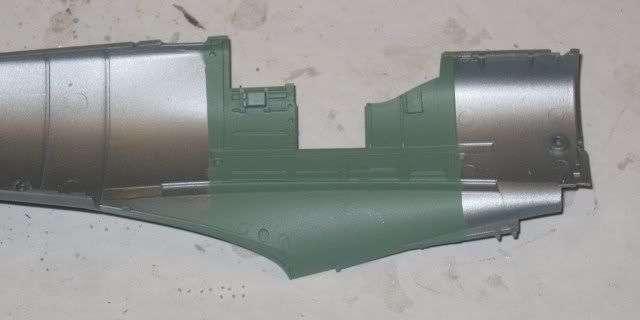

Interiören har jag börjat måla, cockpit ”Interior Green” och resten Alclad aluminium.

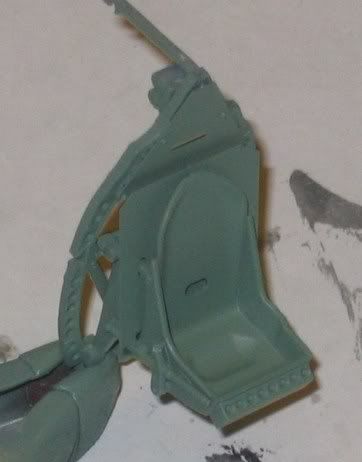

Skottet med sätet har fått grundmålning;



Här skall instrumentpanel och kompass monteras!



Brandskottet till motorrummet monterat, många små delar här;



Brandskottet till motorrummet målat;

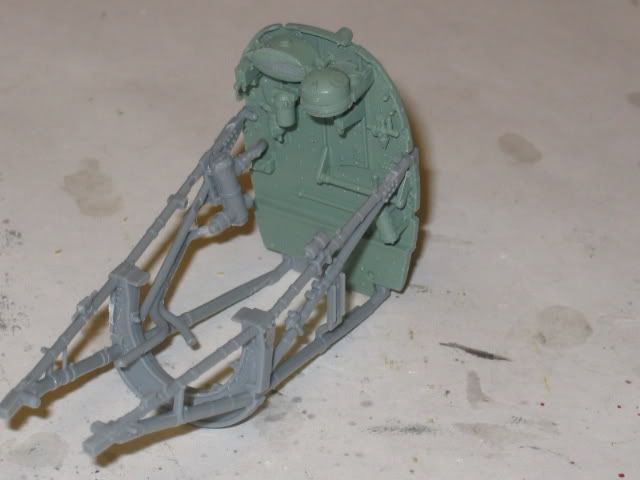

Motorinfästningen monterad på skottet;

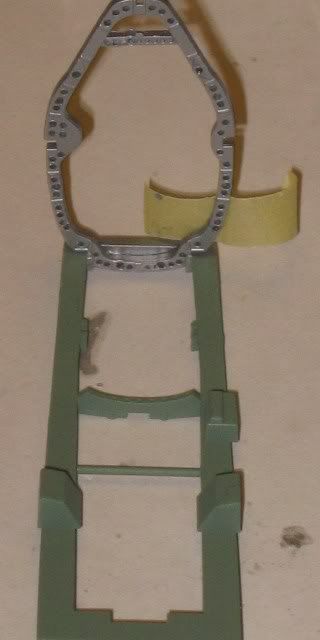

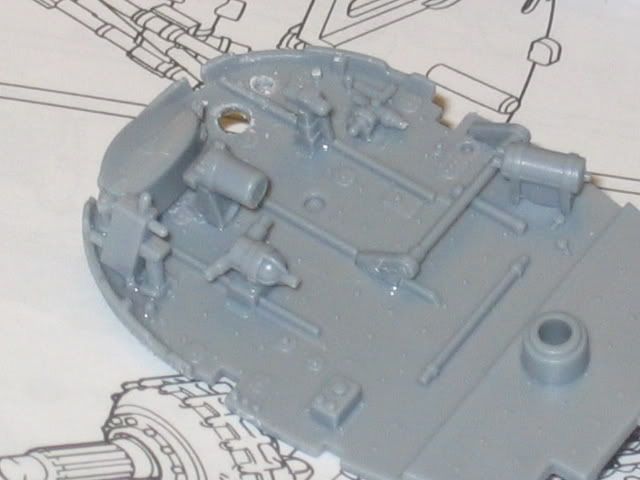

”Golvramen” och bakre skottet monterat o målat;



Diverse smådelar;

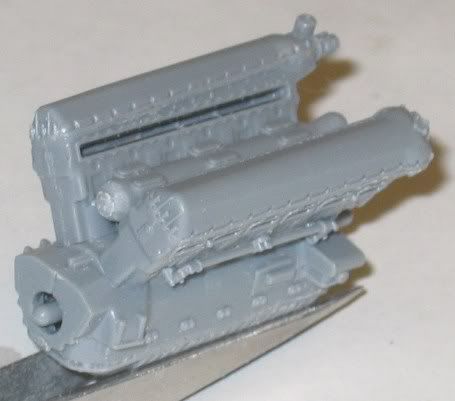

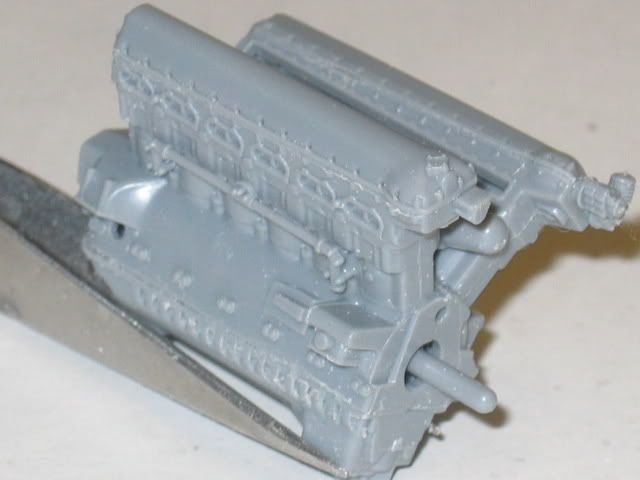

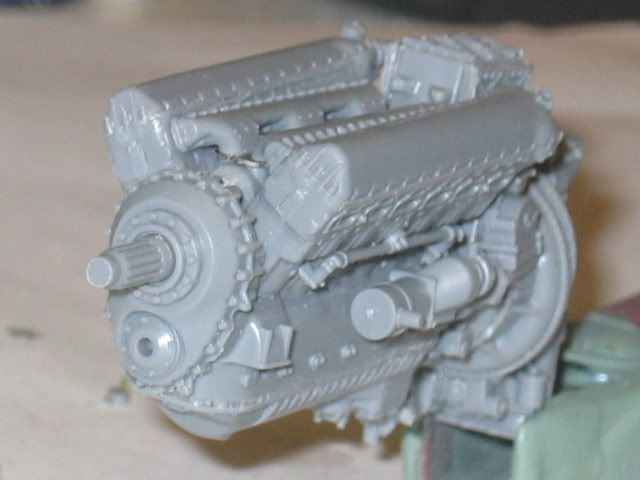

Sedan kommer vi till den riktiga juvelen i kronan, MOTORN!

Detta är den finaste modell av en Merlinmotor jag någonsin sett, och den består av inte mindre än drygt 70 delar!
Otroligt vilken detaljering, och jag behöver inte tjata om vilken underbar passforn allt har.
Det är nästan som att bygga med LEGO, allt klickar på plats såååå fint!
Passar inte delarna, då har DU gjort fel!

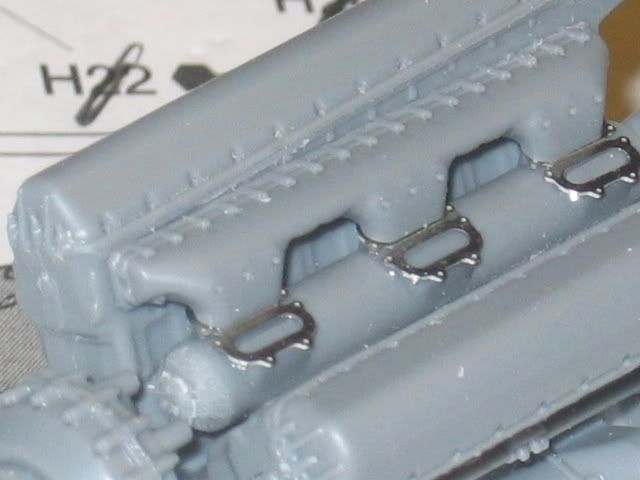

Motorn hann nästan bli färdig innan jag kom ihåg att ta bilder!

Några bilder blev det, här kommer dom;

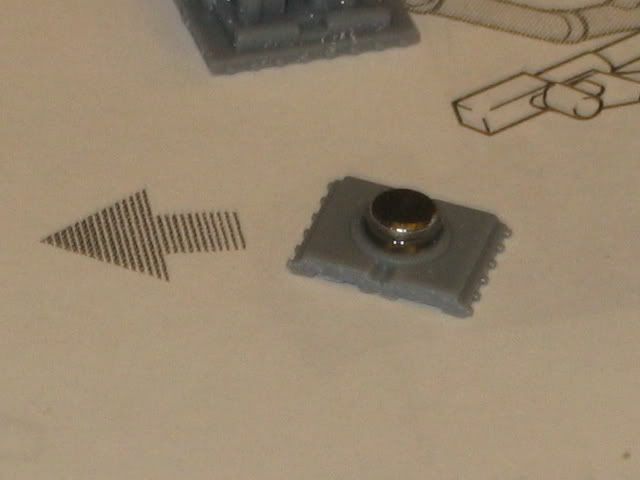

En liten, men mycket stark,magnet byggs in i kompressorns filter, för att sedan hålla en motorplåt på plats.
Genialiskt, men ändå så typiskt Tamiya!

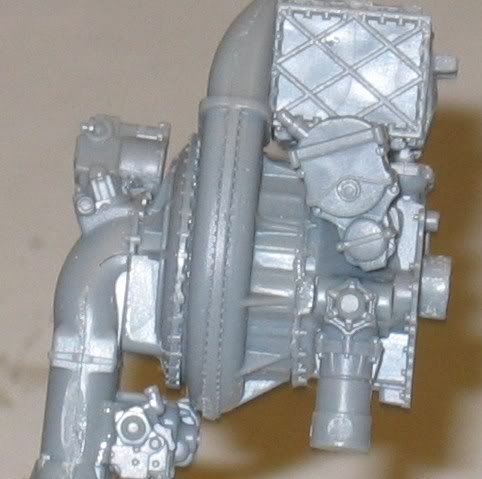

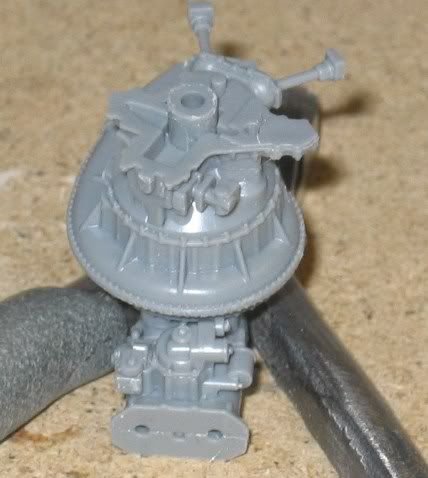

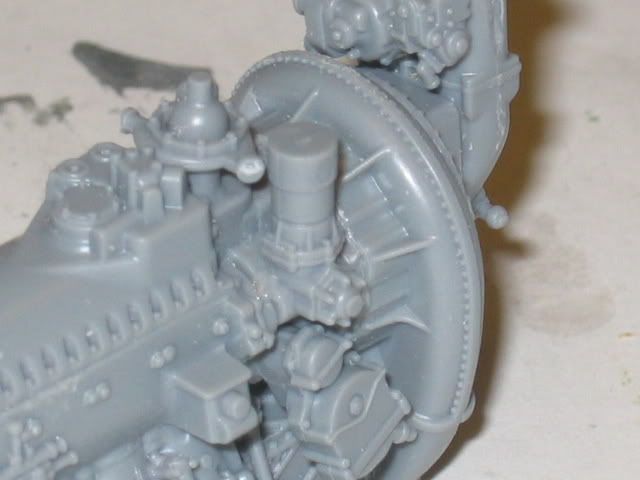

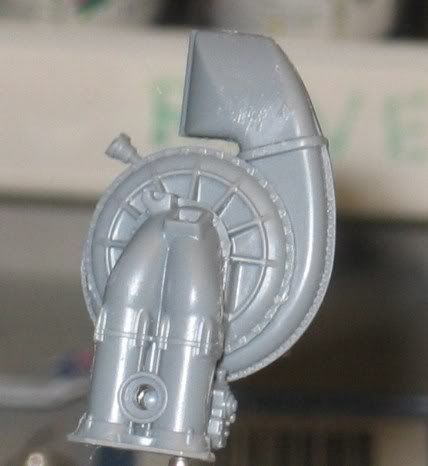

Kompressorn färdig, och bara den består av ett 30-tal delar!
Magneten sitter i den fyrkantiga behållaren på toppen.







I hålet som ni ser på bilden sitter det en liten mutter, motorn SKRUVAR man senare fast i denna!

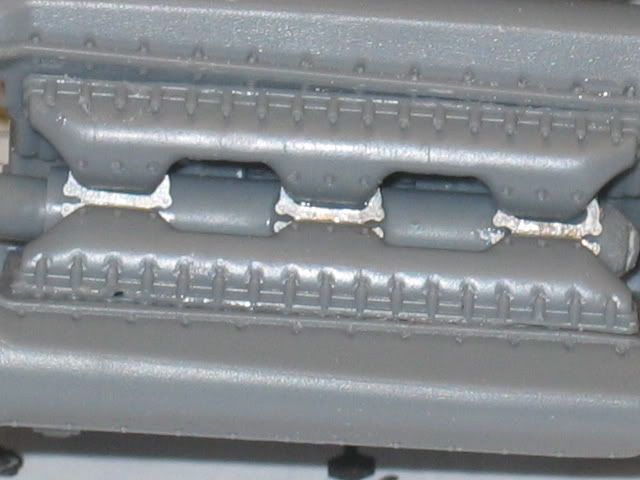

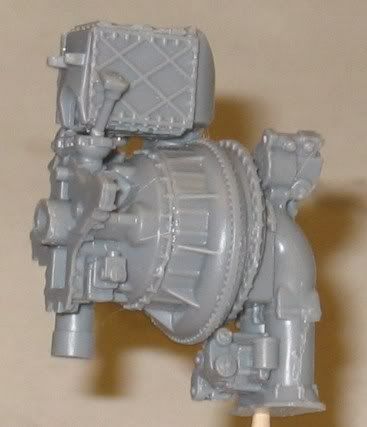

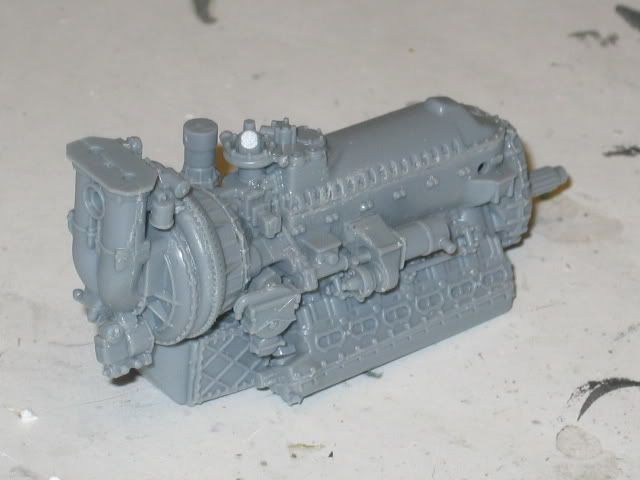

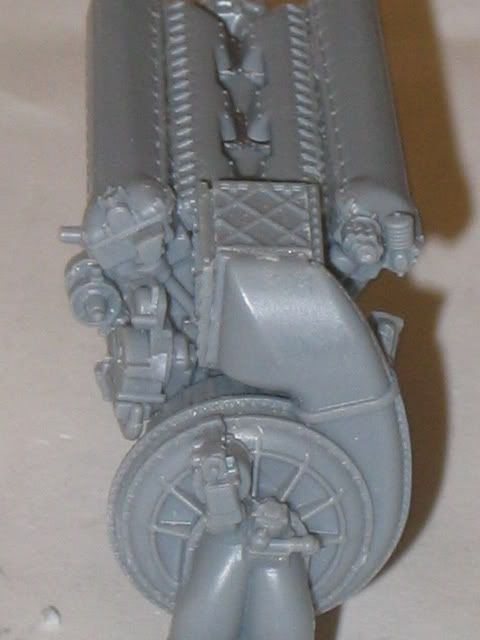

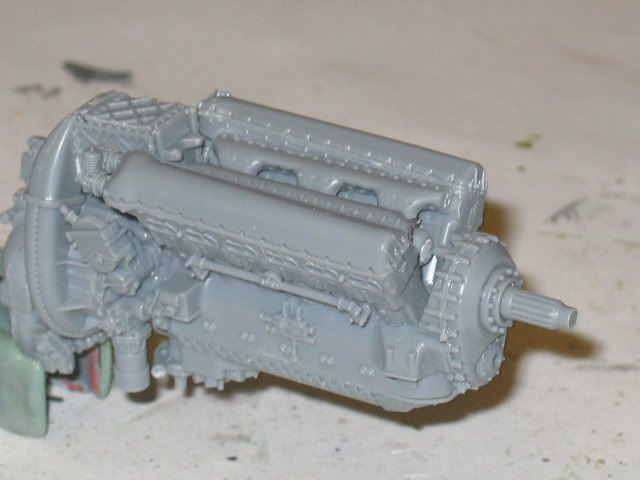

Kompressorn monterad på motorn;

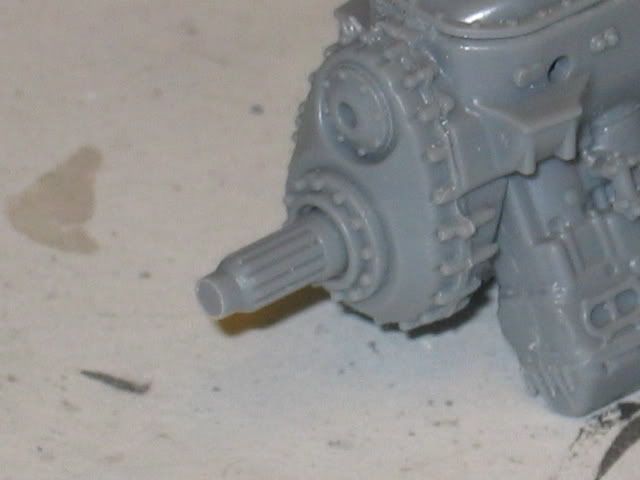

På ”vanliga” modeller får man en pinne att montera propellern på.
Så icke Tamiya, nej här detaljerar man hela vägen, splines(!) på propelleraxeln!





Ännu mera delar;



Det var allt jag hade och nu ligger bygget i fas med vad ni får se!

Kommer mera snart!

Limma Lugnt!

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av MagnusE i tis maj 04 2010, 23:52

Helt magiskt! Vilken fantastiskt detaljerad motor!

Magnus

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Janne.S i tis maj 04 2010, 23:59

Helt makalösa detaljer! Du måste sitta i ett ljus rosa skimmer när du pillar på den modellen!

Janne.S
Moderator
Moderator


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i ons maj 05 2010, 00:01

tror du????

drunken drunken drunken Very Happy

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Joppo i ons maj 05 2010, 00:18

Riktigt tjusigt!

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av MiniStuff i ons maj 05 2010, 01:23

...... mållös .....

/M

_________________

MiniStuff
Vicesheriff


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Kent i ons maj 05 2010, 03:10

Bara boxarten ger mej rysningar,brrr...
Ska bli kul att följa detta bygge,kanon läckert.

/W

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Caverö i ons maj 05 2010, 08:00

Det här är grymmt! Man blir hänförd av allt det fina. cheers

Du hr inte tråkigt nu förstår jag, tag det easy bar a så du inte bränner ut dig bland all detaljer.

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Matt_Public i ons maj 05 2010, 09:26

Jag tror att Kapten Smiley ska få genomföra utvärderingen av din insats:


Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Azgaron i ons maj 05 2010, 14:06

Ser mycket bra ut så långt Stefan! Härligt bygge i en trevlig skala!
Hoppas ju kunna förära mig denna modell nån gång. Smile

Håkan

Azgaron
Hedersomnämnande Modell Göteborg 2009
Hedersomnämnande Modell Göteborg 2009


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i ons maj 05 2010, 16:43

Hejsan!

Ja, det här är en väldigt trevlig sats!

Som en "vanlig" Tamiya, fast sju resor bättre!

Allt är perfekt, och den exemplariska instruktionsboken gör bygget enkelt, även om det är en mycket komplex modell.

Än så länge ser man ju bara en massa smådelar, men sen brukar det gå ganska fort att bygga ihop dom.
Nu börjar det roliga, detalj-målandet och småpillandet!

När man bygger den här så är man "utanför rumstiden"!

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av merlin1953packard i tor maj 06 2010, 00:27

Ser ju jätteläckert ut med den detaljeringen, Stefan! Nästan som på "riktigt"! Väntar spänt på fortsättningen!

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Stefan E i mån maj 17 2010, 14:43

Hejsan!

Äntligen dags för en liten uppdatering på bygget!

Inredningen är nu i stort sett färdigmålad, det skall på en svart ”wash”, men den gör jag när allt är monterat.

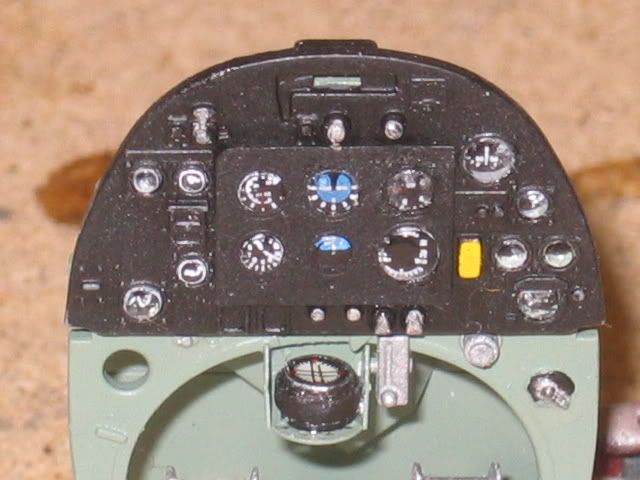

Jag börjar med instrumentpanelen.
Glasbitarna doppade jag i lite Johnssons för att kunna använda CA-lim senare.

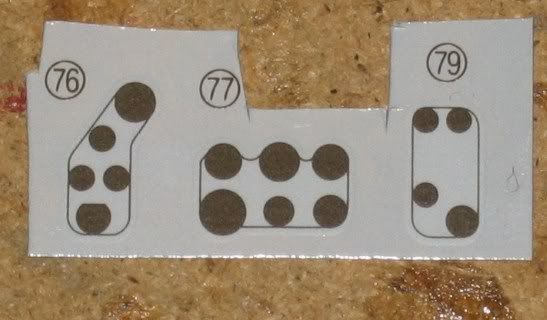

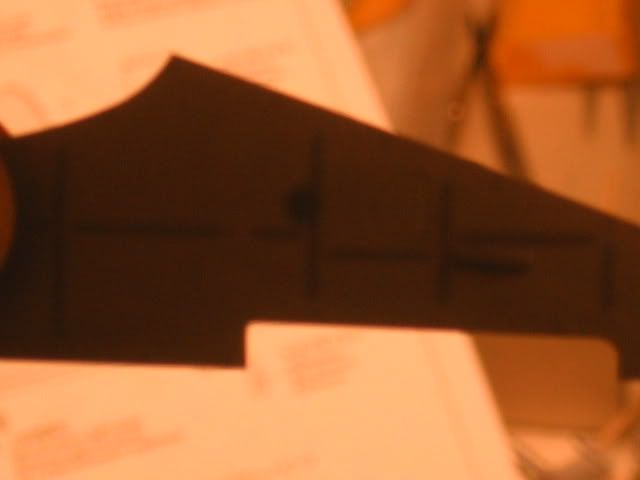

När jag öppnade påsen med dekalerna och fann dessa instrumentdekaler tänkte jag först ”???”!


Sedan trillade poletten ner!
Instrumenten är tryckta på lim-sidan av dekalen så man ser bara baksidan på pappret!
Därför är det viktigt att doppa glasen i Johnssons, annars kan det vara svårt att få dekalerna att fästa.
Dekalerna är vältryckta och passar perfekt!

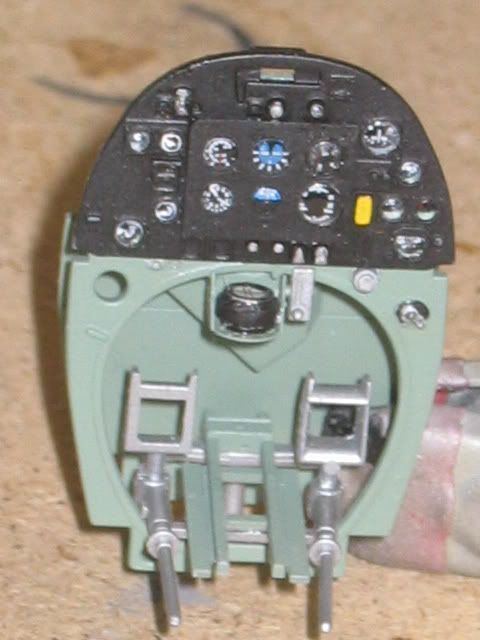

Så här ser hela skottet ut;

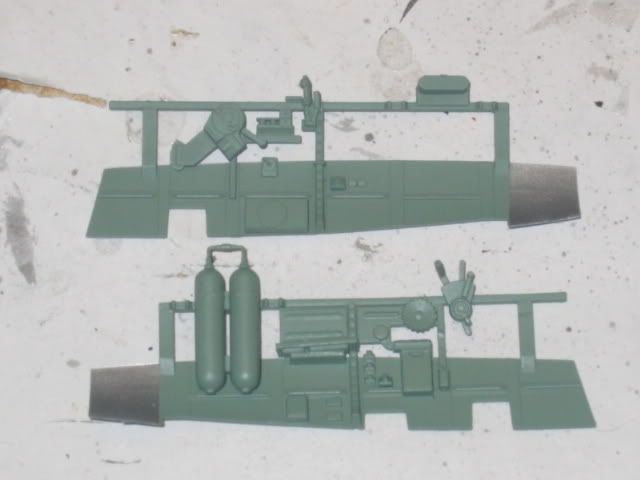

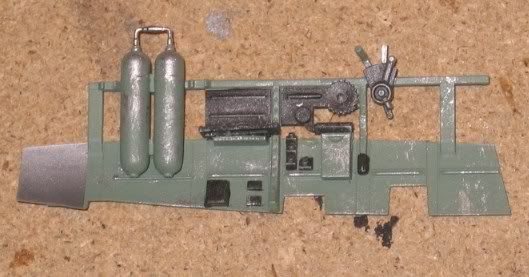

Ena sidostycket;

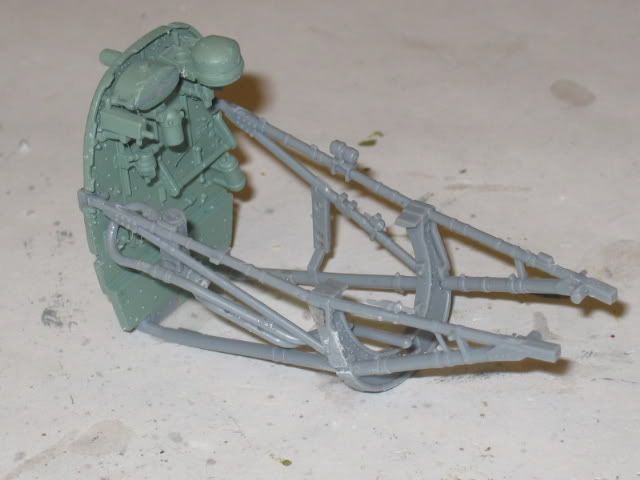

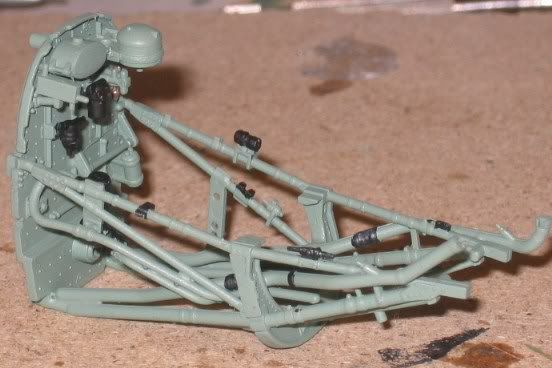

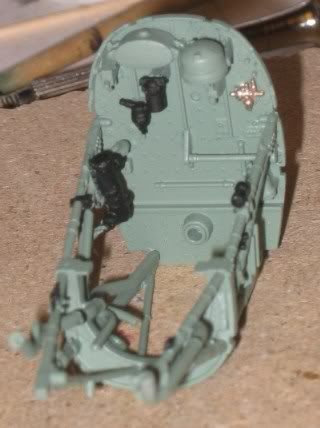

Motorrumsskottet och bärarmarna till motorn, MÅNGA och små delar här;

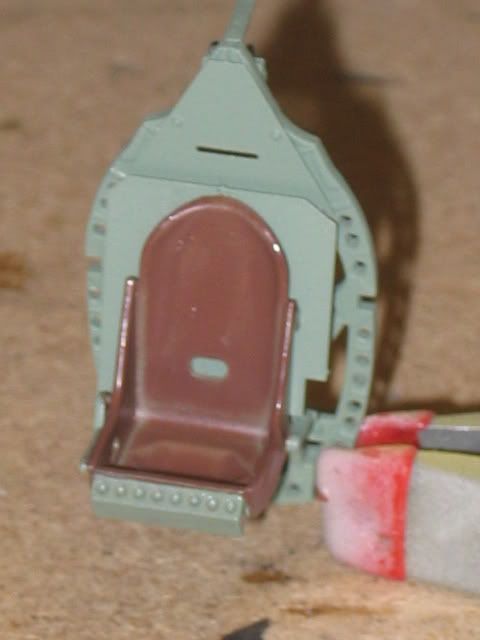

Skottet med pilotens sits, som tillverkades av rödbrun bakelit, jag använde H160 (German WWI Red-Brown), tycker den träffar rätt!


Bältena är ännu inte monterade!

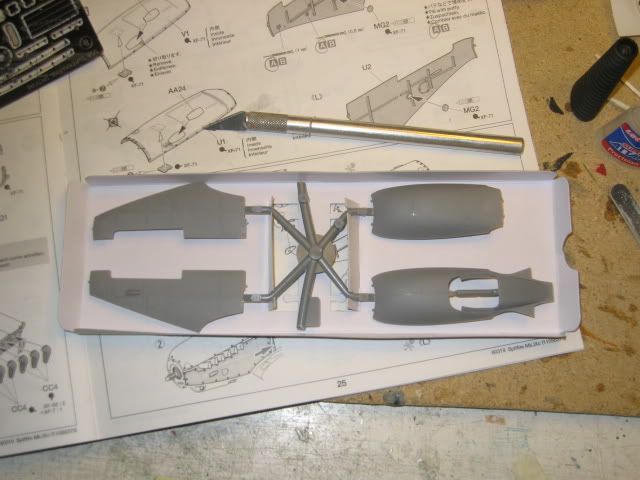

Motorplåtarna är tillverkade i en hårdare plast, och kommer i ett separat litet tråg som skydd mot transportskador.


Plåtarna är MYCKET tunna, bara 0.4mm, och hanteras med försiktighet!

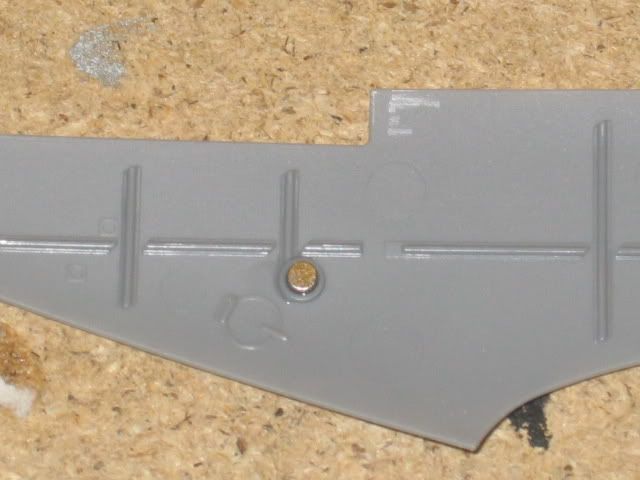

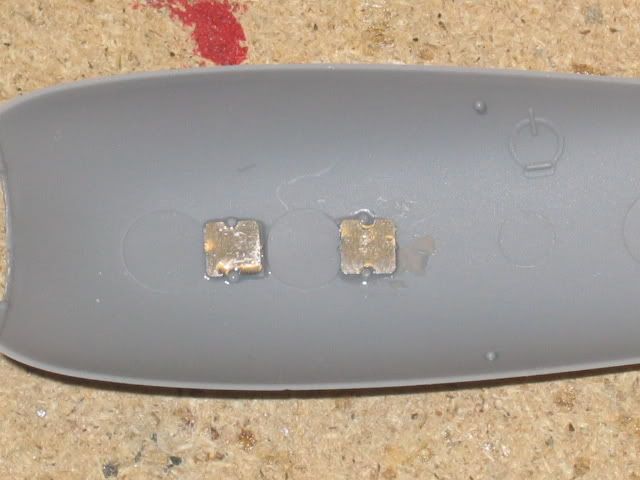

Motorkåporna hålls fast av ett antal små, men mycket starka magneter, som limmas på insidan;




Första intrycket har befästs och till och med förstärkts, Tamiya har ännu en gång överträffat sig själva!

Kommer mera snart!

Limma Lugnt!

Stefan

Stefan E
Linkebodamannen
Linkebodamannen


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Matt_Public i mån maj 17 2010, 14:56

Det här är ju riktigt tjusigt. Roligt verkar det vara också.

Matt_Public
Master of DNF


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32

Inlägg av Janne.S i mån maj 17 2010, 15:55

Hoho jaja...den är magnifik! Jag får något längtansfullt i blicken närja ser kvalitén på grejerna!

Någon gång så.....

Janne.S
Moderator
Moderator


Användarens profil

Till överst på sidan Gå ner

Sv: Supermarine Spitfire MkIXc, Tamiya 1/32
